高頻變壓器模型
出處：calmqing 發布于：2008-10-07 15:02:00
一般變壓器工作在磁特性曲線的線性段，在設計時取Bm為磁感應強度。Bm位于基本磁化曲線的線性段的上限，或是進人飽和段以前的拐點下方。假設磁心沒有漏磁，在理想情況下：
初、次級繞組的漏感分別為：
式中 G11、G12——初、次級的漏磁導。

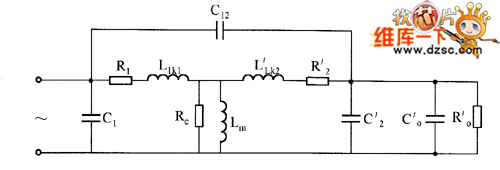

圖6－2.6為高頻變壓器模型，阻容（Ro、Co）負載。R1、R2，分別為初、次級繞組的電阻；
圖1高頻變壓器模型
LLK、LLK2分別為初、次級繞的漏感；C1、C2，分別為初、次級繞組的寄生電容；（R2、LLK2，C2、Ro、Co，均折算到初級）；C12為初、次級繞組之間的電容；Lm．為初級勵磁電感；Rc為代表磁心損耗的電阻。
