當用正弦交流勵磁時，把對稱磁滯回線族的各回線頂點連接起來，就可以得到一個單值曲線B＝F（H），此曲線就稱做基本磁化曲線，如圖8所示。其特點是非線性和對稱性與穿過原點。但是基本磁化曲線沒有也不能反映磁心材料的磁滯性質。

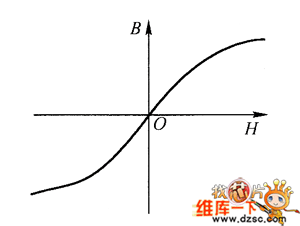

　　圖 8 基本磁化曲線B＝f（H）

　　用專門的儀器就可以測試直流或交流磁化曲線，也可以采用電流表電壓表近似測量。仍以圖 6所示的環形磁心被測樣品為例，假設通以正弦交流勵磁電流（有效值為I），外層繞測量繞組（匝數為W2，），繞組的繞制應緊密均勻，以盡量減少漏磁的影響。給定一組電流I，從測量繞組測出感應電壓的有效值E＝U，得到伏安特性U＝f(I)，然后用下面的公式就可以換算出正弦交流勵磁下磁心的基本磁化曲線B＝f（H）：

　　        Ac——磁心截面積；

　          　f——勵磁電流頻率。

　　基本磁化曲線的主要用處是用于工程設計和工程分析。例如設計變壓器時，應選擇工作磁感應強度小于基本磁化曲線的線性段上限，以保證變壓器磁心工作在基本磁化曲線拐點以下的線性區，從而在正常情況下，任何參數的變動都不會使磁心的工作點進人飽和區。
