不對稱局部磁滯田線
出處:awey 發布于:2008-10-07 10:42:10
圖 1所示為正弦交流和直流同時勵磁時的不對稱局部磁滯回線,或稱為有直流偏磁的磁滯回線。在一個周期中,一段時間內磁心受正向勵磁,另一段時間內受反向勵磁。直流分量越大,局部回線越小。
圖 2所示為半波正弦勵磁時不對稱局部磁滯回線和感應電壓e、B(t)的波形。半波正弦電流可以分解成直流和周期性交流分量之和。正半周期,在正弦電流的作用下,磁心正向磁化,從B'r上升到Bm、感應電壓召為正;然后B從Bm逐漸減小,感應電壓召為負;電流為零時,由于磁滯,B下降到Br,而不是直接下降到Br;負半周期內,勵磁電流為零,B沿縱軸下降到Br。一個周期內,磁感應強度的正負增量△B=Bm—Br相等。

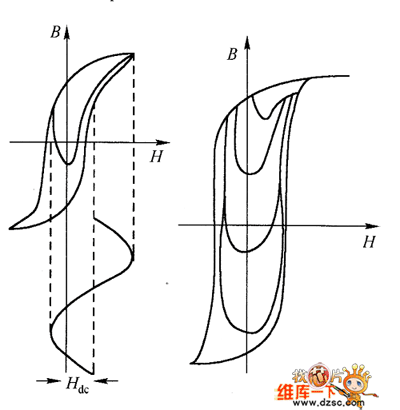

圖1 交直流同時勵磁時的局部磁滯回線

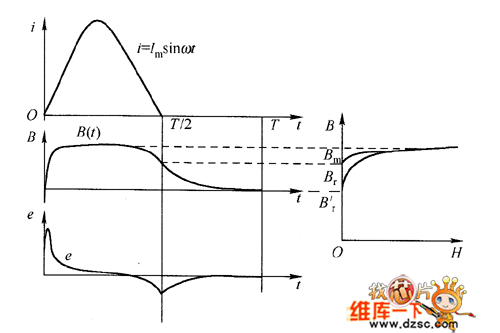

圖2 半波正弦勵磁時的磁化過程
在連續正脈沖勵磁作用下,所得到的磁滯回線也具有局部不對稱的性質,圖3為在正方波電壓脈沖序列勵磁作用下,磁心從原始狀態(B=0,H=0)開始磁化的過渡過程示意圖,勵磁脈沖電壓幅度為E,寬度為t,t=Ts/2。正方波脈沖電壓可分解為直流和周期性正、負方波脈沖之和。在個電壓脈沖作用下,磁心的磁狀態從(0,0)改變?yōu)椋˙1,H1,),B的增量為△B=B1,在正脈沖間歇期問,磁心的磁感應強度從B1(下降到B01,由于磁滯,B,—B01<△B。在第二個脈沖勵磁作用下,磁心再度受正向勵磁,B的增量仍然為△B,到達新的勵磁狀態…勵磁狀態的變化穩定于一個局部回線(見圖3中陰影回線),正向勵磁時磁狀態到達M點,B-Bm,已接近飽和。脈沖周期末,H=0、B=Br,一個月期內磁感應強度的正負增量△B=Bm-Br,
如圖2和圖3所示,無論是連續正脈沖勵磁或半波正弦勵磁,所得到的磁滯回線和圖1所示的交直流同時勵磁的磁波回線一樣,都是不對稱局部磁滯回線,具有直流偏磁的特性。

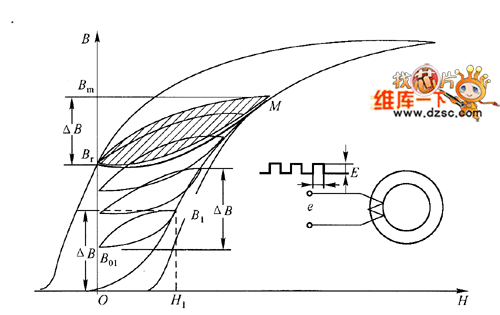

圖3 連續正脈沖勵磁時的磁化過程示意圖
