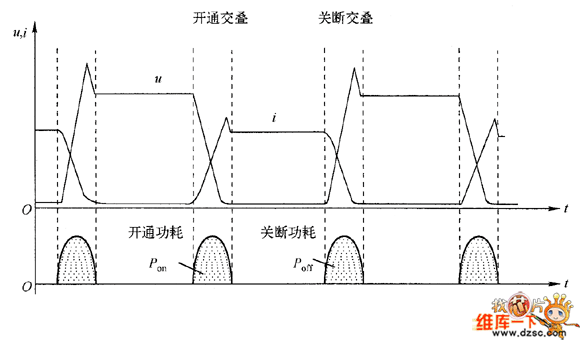

?。玻笆兰o(jì)６０年代開始得到發展和應用的ＰＷＭ?。模茫模?a target="_blank">轉換器技術，是一種硬開關技術。所謂硬開關（Ｈａｒｄ　Ｓｗｉｔｃｈｉｎｇ）是指開關上的電壓和電流都不為零時的一種突變的強迫開關過程，即強迫開關器件在其電壓不為零時開通，或電流不為零時關斷。圖是開關管開／關時的電壓和電流波形。由于開關管不是理想器件，在開通時開關管的電壓不是立即降到零，而是有一個下降時間，同時電流也不是立即上升到負載電流，也有一個上升時間；在關斷時開關管上的電流不是立即降到零，而是有一個下降時間，同時電壓也不是立即上升到電源電壓，也有一個上升時間。開通和關斷時的這段時間里，電壓和電流有一個交疊區產生損耗，稱為開關損耗（Ｓｗｉｔｃｈｉｎｇ?。蹋铮螅螅?。在一定條件下開關管在每個開關周期中產生的開關損耗是恒定的，轉換器的總開關損耗與開關頻率成正比，開關頻率越高，總的開關損耗越大，轉、換器的效率就越低。開關損耗限制了轉換器開關頻率的提高，從而也就限制了轉換器的小型化和輕量化。同時，開關管工作在硬開關時還會產生較高的ｄｕ／ｄｔ和ｄｉ／ｄｔ，從而產生了較大的電磁干擾（Ｅｌｅｃｔｒ。Ｍａｇｎｅｔｉｃ　Ｉｎｔｅｒｆｅｒｅｎｃｅ，ＥＭＩ）．開關管工作在硬開關條件下的開關軌跡，如果不改善開關管的開關條件，其開關軌跡很可能會超出安全工作區，導致開關管損壞。

　　減小開關損耗有以下幾種方法：

　?。ǎ保┰陂_關管關斷前，使其電流減小到零，這就是所謂的零電流關斷，關斷損耗基本上可以減小到零。

　　（２）在開關管關斷時，使其電壓保持在零，或者限制電壓的上升率，從而減小電流與電壓的交疊區，這就是所謂的零電壓關斷，同樣關斷損耗也可以大大減小。

　?。ǎ常┩瑫r(shí)做到（１）和（２），在這種情況下，關斷損耗為零。

　?。ǎ矗┰陂_關管開通時，使其電流保持在零，或者限制電流的上升率，從而減小電流與電壓的交疊區，這就是所謂的零電流開通，可以使開通損耗大大減小。

　?。ǎ担┰陂_關管開通前，使其電壓下降到零，這就是所謂的零電壓開通，開通損耗基本可以減小到零。

　?。ǎ叮┩瑫r(shí)做到（３）和（４），在這種條件下開通損耗為零。

　　為了減小轉換器的體積和重量，必須實現高頻化。要提高開關頻率和提高轉換器的轉換效率，就必須減小開關損耗。減小開關損耗的途徑，就是采用軟開關技術。

　　所謂軟開關（Ｓｏｆｔ?。樱鳎椋簦悖瑁椋睿纾?，是指開關上的電壓和電流都為零，或其中一個為零時的自然開關過程，在開關過程中沒有電壓和電流的交疊，如零電壓開關（Ｚｅｒ。Ｖｏｌｔａｇｅ?。樱鳎椋簦悖瑁恚纾冢郑樱┖土?a target="_blank">電流開關（Ｚｅｒｏ?。茫酰颍颍澹睿簟。樱鳎椋簦悖瑁椋睿纾冢茫樱?，有時也把近似的ｚｖｓ和ＺＣＳ叫做軟開關。

　　對于硬開關和軟開關有兩種不同的理解方式：一種是一般的理解，硬開關是在突變的開關過程中切斷或接通功率流的轉換過程，而軟開關則是通過儲能元件電感Ｌ和電容Ｃ的諧振，使開關中的電流或開關兩端的電壓按正弦或準正弦的規律變化，當電流變化到零時使開關關斷，當電壓變化到零時使開關開通，開關是在零電壓或零電流的條件下完成開或關的過程，使開關上的開通和關斷損耗理論上等于零。

　　另一種是從量變到質變的漸進比較過程的理解，由于現代的半導體開關器件的開通時間和關斷時間在毫秒級到納秒級，因此轉換器電路中的寄生電感和寄生電容在開關過程中的作用是不能忽視的。當轉換器中的開關在開關過程中只受電路中寄生電感和電容的影響時定義為硬開關，電路中寄生電感和電容的影響及寄生電感和電容之間的振蕩，使開關管在硬開關狀態下的開關損耗增加，產生電流或電壓尖峰，電磁干擾加重。當采用外加的電感和電容來延緩開關過程時，這就是緩沖電路的作用。在開關過程中，為了減小開關應力，就要使儲存的電磁能量增大，從而使每個開關過程中儲存的能量不能經濟地在下一個循環中消耗掉，這種技術就是饋能式緩沖電路技術。當儲存在電磁元件中的能量進一步增加時，致使電磁元件產生諧振，這就是諧振轉換技術，要將諧振限制在開關周期的某一部分區間工作時，就是準諧振軟開關技術。這種從量變到質變的理解，就把硬開關、緩沖電路（也稱吸收電路）技術、饋能式緩沖電路技術、諧振技術和軟開關技術有機地聯系到一起了。因此把硬開關和軟開關作為兩個極時，則緩沖電路也可以認為是對開關具有軟化作用的一種電路。事實證明，緩沖電路確實也可以減小開關損耗，提高轉換器效率。

　　軟開關技術是在不斷認識、不斷提高的過程中得到發展的，是在高頻化的促使下，以諧振技術和ＰＷＭ技術為基礎的發展條件下提出來的，是使常規ＰＷＭ技術與諧振技術相結合，并吸收兩者的優點，由此產生了軟開關ＰＷＭ技術。
