圖 5給出的一族動態對稱磁滯回線，是在交流勵磁幅度不同的情況下測得的。

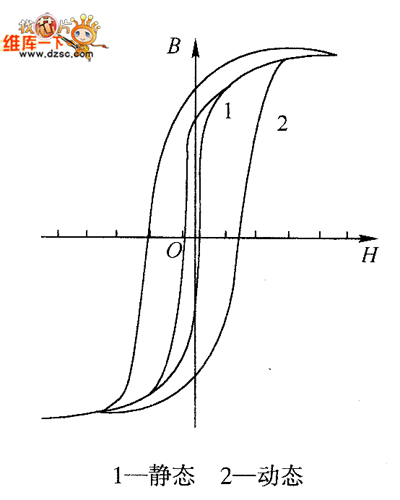

圖5 動態對稱磁滯回線族

　　圖 6為測量磁滯回線的被測試樣品，它是一種環 形磁心，外形尺寸的參考值為：內徑90 mm，外徑110 mm，高25 mm，匝數可以根據實際情況決定，如W1＝120匝，W2＝40匝。

　　用雙線記憶示波器觀測磁滯回線的實驗原理示意電 路如圖 1所示。在勵磁回路中有檢測勵磁電流i1的取 樣電阻Rs＝1mΩ，RS的值越小越好。i2為測量繞組的 電流。電流取樣信號i1RS＝HlcRs/W1，它與H成正比，經過放大后輸入到示波器的X軸；測量繞組檢測感應電壓e經過RC積分放大后，輸人到Y軸。電容C上的電壓uC代表感應電壓積分，與B成正比。

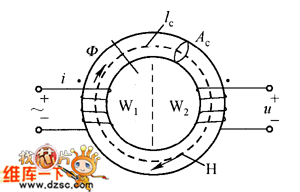

　　圖 6 測定磁化曲線的磁心樣品

　　圖 7 動態磁滯回線測量電路示意圖

積分區間為O~t.

　　為了使積分準確，放大器的相對誤差應該很小，并應取RC積分參數滿足下式：

　　RS<300/（2πfc）

　　式中 f——交流勵磁電流的頻率。

　　比較動態（高頻）和靜態（低頻）磁滯回線可以發現，低頻磁場下的磁滯回線，其磁滯可以忽略；而當頻率提高時，磁滯現象隨著頻率的提高越來越明顯，同時渦流也更加顯著。勵磁頻率越高，磁化曲線的回線面積越大，并逐漸趨于橢圓形。
