高頻磁心的特性和參數
出處：computer00 發布于：2008-10-07 09:25:02
高頻磁性元件，一般是由磁心和繞組構成的。個別情況下也可以用空心線圈電感，但因空氣的磁導率很低，因此電感量不大。當線圈中有磁心時，可以使磁場集中能夠充分利用，并使電感或變壓器的尺寸減小，電感量增大或使傳輸?shù)哪芰吭黾印?/FONT>
所謂磁心的磁特性，指的就是B與H之間的關系，在B-H平面上表示的B與H之間的關系，稱為B-H曲線，它是磁性材料的固有特性。此特性與磁性材料的類型、磁心結構、加工工藝及勵磁電流的類型等有關。在B-H平面(磁狀態平面)上，B為磁感應強度（Tesla）（單位為T）或稱做磁通密度，簡稱磁密；H為磁場強度（A/m）。給定一個B值，則在B－H曲線上就有一個與i對應的H值。在外加的勵磁磁場Hm下，磁心王作于B－H平面上的A點（Bm、Hm），則A點表示磁心工作時的磁狀態工作點，如圖1所示。

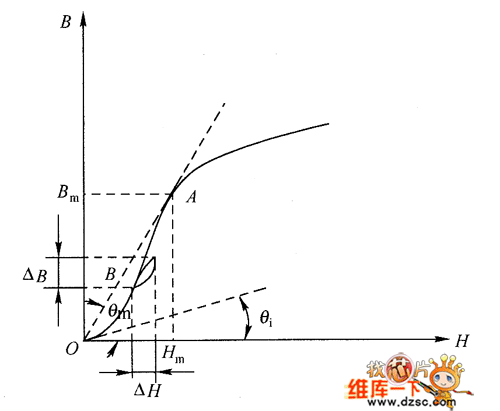

圖1 μ的各種稱謂用B－H曲線示意圖
