Cuk PWM DC/DC轉換器
出處：藍色魅力 發布于：2008-10-07 10:19:25

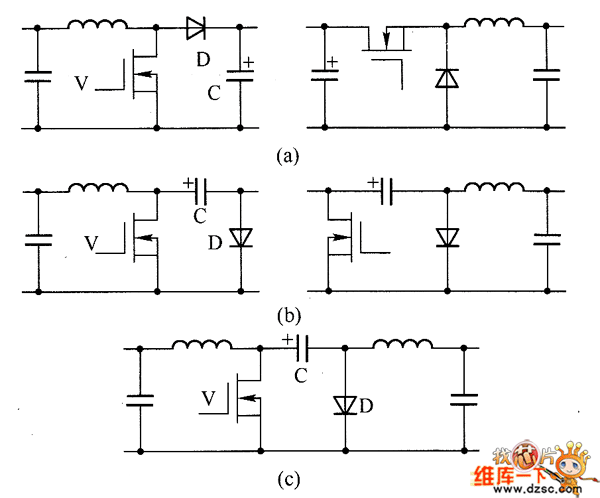

將Boost與Buck電路級聯，可以組成Cuk電路。組合的過程如圖所示，由圖示的電路轉換過程可以看出，當Boost、Buck電路經過適當轉換后， 兩電路中的開關管V、二極管D，電容C可以重合，終可以組合成如圖所示的電路，即Cuk電路。其中，Buck供電電源為前級輸出電容C。由 于組合過程中電容電壓的參考方向有反向，因此Cuk電路的輸出/輸入電壓關系為
Uo/Ui=-Du/（1-Du）
如圖 Cult電路
此式與Cuk電路的輸出/輸入電壓關系一致。
