PWM DC/DC轉換器演化的基本準則
出處：xbalben 發布于：2008-10-07 10:18:17
基本PWM DC/DC轉換器的演化準則為：在不考慮輸入/輸出參考電位關系的條件下，輸入/輸出電壓關系不變，主電路關系不變，即等效轉換。 在這個基本準則下，電路的演化可以通過元件的易位來實現。如圖1的Buck，如圖2的Boost，如圖3的Buck￣Boost各電路所示。雖然電路中元器 件的位置發生了變化，但由于電路的拓?fù)潢P(guān)系沒有變化，輸入/輸出電壓關系沒變，因此，演化后的電路與演化前的電路是等效的。由于電路中 開關管實際上是單向?qū)щ姷?，所以?a target="_blank">開關管上串聯二極管后等效，轉換關系仍然成立。

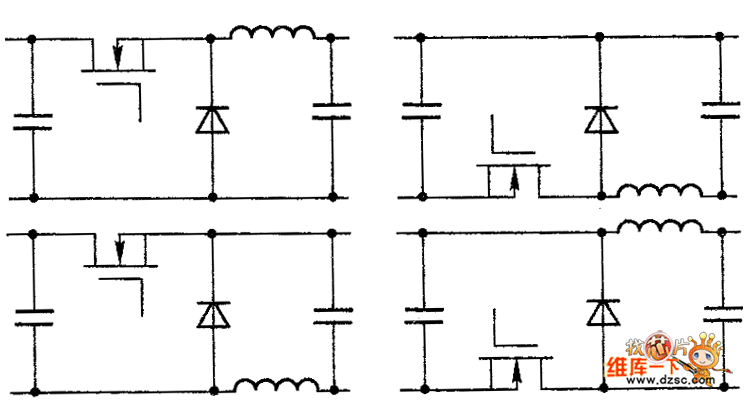

如圖1 Buck電路的演化

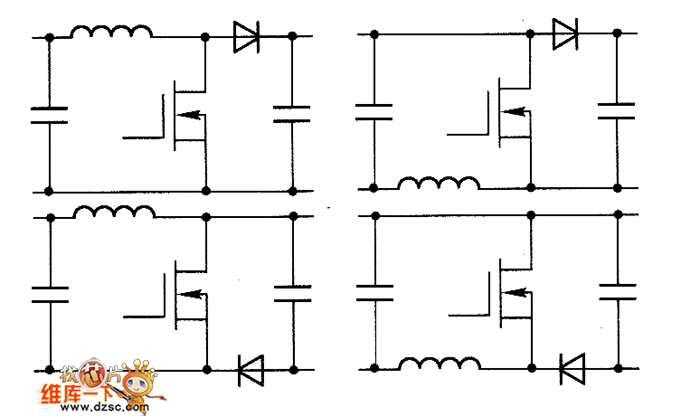

如圖2 Boost電路的演化

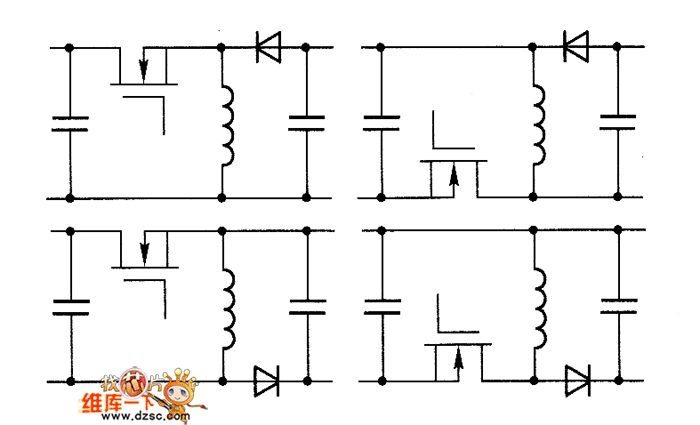

如圖3 Buck-Boost電路的演化
