PWM DC/DC半橋轉換器
出處：jft 發布于：2008-10-07 09:58:15
Buck式PWM DC/DC半橋轉換器如圖所示。兩個容量相等的電容C1、C2和兩個開關S1、S2分別組成兩個橋臂，形成半橋式PWM逆變電路。后面連接的高頻變壓器整流濾波電路等，和推挽式、全橋式PWN轉換器相似。每個開 關管承受的電壓為Ui。

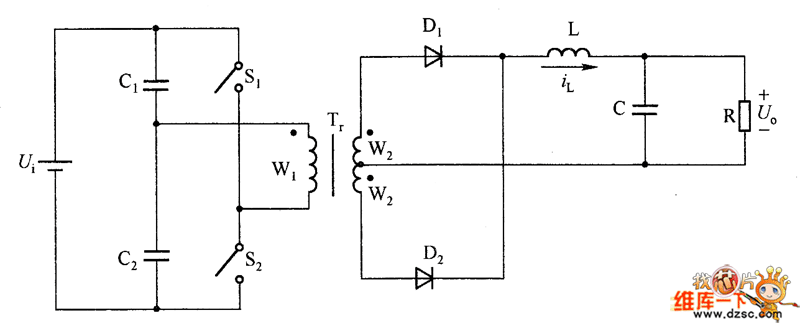

如圖 Buck式PWM DC/DC半橋轉換器
在連續導電模式（CCM）條件下，PWM半橋轉換器的輸出/輸入電壓轉換比為：
Uo=Ui=nDu
關鍵詞：PWM DC/DC半橋轉換器DC/DC／轉換器
