uck式PWM DC/DC推挽轉換器的主電路如圖所示。它有兩個初級繞組，次級繞組的輸出經過橋式全波整流，或用中點抽頭全波整流。推挽轉換 器可以看成是由兩個正激式轉換器組合而成的，在一個開關周期內，這兩個正激式轉換器輪流交替地工作。因此可以認為：與其中一個處于 Push（推）狀態時，另一個則處于Pu11（拉）狀態。原則上，兩個正激式轉換器應當是完全對稱和平衡的。在這個條件下高頻變壓器所承受的交流 方波電壓是正負對稱的。當其中一臺正激式轉換器不工作時，濾波電感中所存在的能量可以通過另一臺正激式轉換器的次級回路向負載放能。 所以電路中的續流二極管D實際上可以不用。每個開關管所承受的電壓和正激式轉換器是一樣的，都是2Ui。

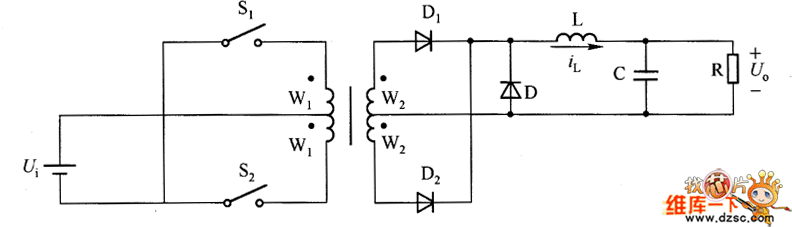

　　如圖 Buck式PWM DC/DC推挽轉換器

　　在連續導電模式（CCM）條件下，推挽式PWM轉換器的輸出輔入電壓轉換比為：

　　Uo/Ui=nDu

　　但當兩個正激式轉換器不完全對稱或平衡時，高頻交流方波電壓的正、負就不對稱，相當于高頻交流方波電壓上疊加了一個直流偏壓（雖然很 ?。斐擅總€(gè)開關周期內、磁心正向和反向磁化不相同，使磁心磁狀態向一個方向偏移，這種現象稱為直流偏磁。經過幾個開關周期積累的偏 磁，會使磁心進人飽和狀態，并導致高頻變壓器勵磁電流過大，甚至損壞開關管。
