Buck式PWM DC/DC全橋轉換器如圖所示。四個開關管S1～S4組成全橋PWM逆變器，高頻PWM脈沖輪流控制開關的導通與關斷，在一個開關周期內 上半周期S1、S4導通，S2、S3關斷；下半周期S2、S3導通S1、S4關斷。將直流輸入電壓Ui轉換成高頻交流方波電壓，實現DC/AC轉換。交流方波 電壓的頻率由PWM頻率決定。高頻方波電壓經過高頻變壓器升降后，再經過全波整流器和LC低通濾波器電路，得到直流輸出電壓嘰，實現AC/DC 轉換。這里需要指出的是PWM DC/DC半橋轉換器和全橋轉換器，都存在高頻變壓器直流偏磁現象。為了防止直流偏磁現象，簡單的辦法是在變 壓器初級繞組中串接一個隔直（B1ock）電容。電容承受直流電壓分量，從而使加在高頻變壓器的電壓是純交流電壓。

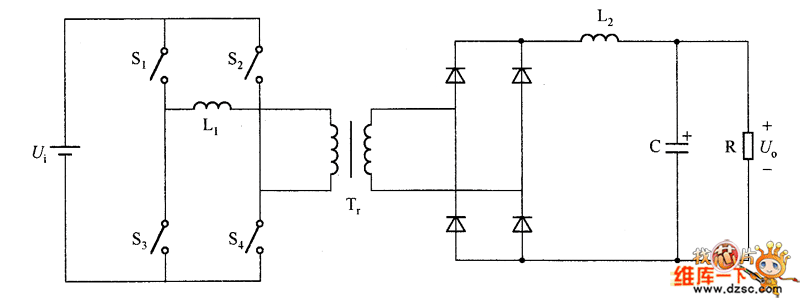

　　如圖 Buck式PWM DC/DC全橋轉換器

　　全橋PWM轉換器的輸出直流電壓的紋波頻率為開關頻率的兩倍。6每個開關管承受的電壓為Ui在連續導電模式（CCM）條件下，PWM全橋轉換器的輸出/輸入電壓的轉換比為

　　Uo/Ui=2nDu
