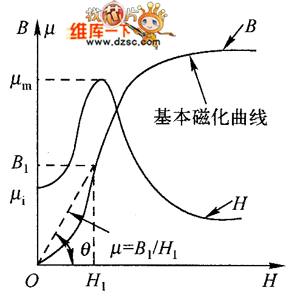

表征磁性材料性能的重要參數，是B-H曲線上某點(B1，H1)的磁導率μ1＝B1/H1，即B-H曲線在某點(B1，H1)的斜率，在數學上表示為tan0＝ B/H，如圖2 所示。μ代表該磁性材料的導磁能力。由于B-H曲線的非線性，并具有多處彎曲。因此磁化曲線上各點的導磁率也不同，有多個μ 值。此外，從不同的角度去考察，也有不同的稱呼。由基本磁化曲線可以得到磁導率曲線如圖2所示。

　　通常為了比較介質的導磁性能，以真空磁導率μ。為基準，定義介質的磁導率與真空磁導率的比值為相對磁導率μr。

　　(1)初始磁導率μi：是指基本磁化曲線當H→0時的磁導率

　　μi約為常數                                          圖2 μ＝r(H)曲線

　　(2)磁導率μm：在基本磁化曲線初始段以后，隨著H的增大，斜率μ＝B/H逐漸增大，到某一磁場強度下(Hm)，磁密度達到值（Bm） ，即 如圖 2和圖 1所示。

　?。?）飽和磁導率μS：基本磁化曲線飽和段的磁導率，μs值一般很小，深度飽和時，μs＝μo。

　?。?）差分（增量）磁導率μΔ∶μΔ＝△B/△H。ΔB及△H是在（B1，H1）點所取的增量如圖1和圖2所示。

　　（5）微分磁導率，μd∶μd＝dB /dH，在（B1，H1）點取微分，可得μd。

　　可知：μ1＝B1/H1，μ△＝△B /AH，μd＝dB1/dH1，三者雖是在同一點上的磁導率，但在數值上是不相等的。

　　非磁性材料（如鋁、木材、玻璃、自由空間）B與H之比為一個常數，用μ。來表示非磁性材料的的磁導率，即μ。＝1（在CGS單位制中）或 μ。＝4πX10o－7（在RMKS單位制中）。

　　在眾多的材料中，如果自由空間（真空）的μo＝1，那么比1略大的材料稱為順磁性材料（如白金、空氣等）；比1略小的材料，稱為反磁性 材料（如銀、銅、水等）。本章介紹的磁性元件μ》1是大有用處的。只有在需要磁屏蔽時，才會用銅等反磁性材料做成屏蔽罩使磁元件的磁 不會輻射到空間中去。

　　下面給出幾個常用的參數式：

　?。?）有效磁導率μro。在用電感L形成閉合磁路中（漏磁可以忽略），磁心的有效磁導率為：

　　式中 L——繞組的自感量（mH）；

　　       W——繞組匝數；

　　      磁心常數,是磁路長度Lm與磁心截面積Ae的比值（mm^-1）．

　?。?）飽和磁感應強度Bs。隨著磁心中磁場強度H的增加，磁感應強度出現飽和時的B值，稱為飽和磁感應強度B，。

　　（3）剩余磁感應強度Bs。磁心從磁飽和狀態去除磁場后，剩余的磁感應強度（或稱殘留磁通密度）。

　?。?）矯頑力Hco。磁心從飽和狀態去除磁場后，繼續反向磁化，直至磁感應強度減小到零，此時的磁場強度稱為矯頑力（或保磁力）。

　?。?）溫度系數aμ°溫度系數為溫度在T1～T2范圍內變化時，每變化1℃相應磁導率的相對變化量，即

　　式中 μr₁——溫度為T₁時的磁導率；

　　       μr₂——溫度為T₂時的磁導率。

　　值得注意的是：除了磁導率μ與溫度有關系之外，飽和磁感應強度BS、剩余磁感應強度BR、矯頑力HS，以及磁心比損耗（單位重量損耗W/kg）等磁參數，也都與磁心的工作溫度有關。
