圖 3（a）所示的實際磁滯回線，為磁心實際磁特性的一般形狀，其特點是非線性、對稱性、非單值性（H增大或減小、磁狀態變化的軌跡不一致）、不經過原點，反映了材料的磁滯性質，所以將B－H曲線稱為磁滯回線，它是磁元件理論分析的基礎。

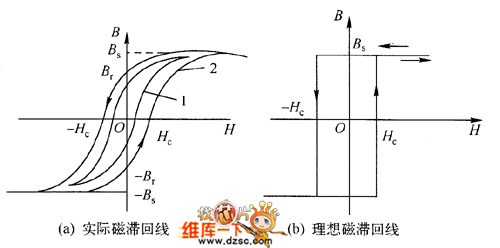

　　圖 3 磁心的磁特性

　　如果增大磁場強度，使磁化曲線的斜率減小，直至進入到飽和；然后再反向磁化，達到反向飽和，這樣的磁滯回線稱為飽和磁滯回線，也有人稱為磁滯回線，如圖 3（a）中磁滯回線2。在飽和磁滯回線上可以確定的特征參數為：

　?。?）飽和磁感應強度Bs。是指在指定的溫度下，用足夠大的磁場強度磁化磁性物質時，磁化曲線達到接近于與橫軸（H軸）平行時，不再隨外磁場的增加而明顯增大時所對應的B值。

　　（2）剩余磁感應強度Br。磁性物質被磁化到飽和后，再將磁場強度下降到零（H＝0）時，在磁性物質中殘留的磁感應強度，稱為剩余磁感應強度Br。

　?。?）矯頑力Hc。磁性物質被磁化到飽和后，由于磁滯現象，需要有一定的反向磁場強度才能使磁感應強度為零。這個磁場強度稱為矯頑力Hc定義磁滯回線矩形系數為Br/Bs，當Br/Bs，≈1時磁滯回線近似為矩形。具有近似矩形磁特性的磁心，稱為矩形磁心。在理想情況下，Br/Bs＝1，磁滯回線呈理想矩形如圖 3（b）所示；圖中在磁滯回線不飽和段，磁導率μ→O，B－H特性為垂直線；而在飽和段，μ→0，B－H特性為水平線。圖 3（b）是理論分析用的磁特性理想模型。\

　　磁滯回線與勵磁信號的類型、性質、波形、頻率及幅值有關，可以分為靜態（直流勵磁）磁滯回線與動態（交流勵磁或交直流勵磁）磁滯回線，和對稱與不對稱局部磁滯線等。圖 4給出了靜態（勵磁頻率為零）和動態（頻率一定的交變勵磁）磁滯回線，直流磁滯回線所包圍的面積∮H.dB代表被測磁心的磁滯損耗，交流磁滯回線所包圍的面積∮H.dB則代表被測磁心的磁滯、渦流損耗之和。

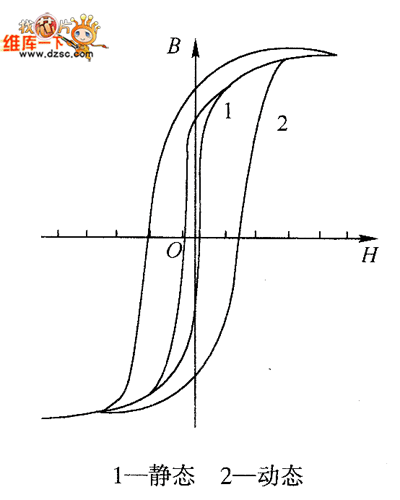

　　圖4 靜態和動態磁滯回線
