由圖３可知，無源無損或有源無損（Ａｃｔｉｖｅ　Ｌｏｓｓ－Ｌｅｓｓ）吸收電路的作用，使開關軌跡ｉｖˉｕｖ向坐標軸靠近，從而大大減少了開關損耗?？梢哉J(rèn)為是吸收電路“軟化”了開關軌跡，或者“軟化”了開關過程。利用這種原理如果能設計出一種吸收電路，使圖３所示的開關軌跡ｉｖ－ｕｖ沿著坐標軸變化（或逼近坐標軸），則開關損耗很小或接近于零，有如零開關（ＺＶ／ＺＣＳ）轉換器，如果使轉換器實現零開關，則也是一種傳統意義上的軟開關技術。把用吸收電路使開關過程軟化的技術，叫做廣義軟開關技術。

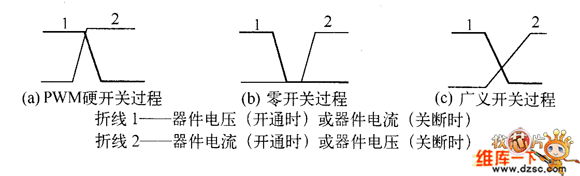

　　圖１給出了硬開關、廣義軟開關、零開關三種開關過程，顯示出開關器件電壓ｕｖ和電流ｉｖ波形在不同開關過程中的交疊（Ｏｖｅｒ－ｌａｐ）情況。

　?。ǎ保校祝陀查_關過程，由圖１（ａ）可見，電壓ｕｖ和電流ｉｖ在開關過程中的交疊部分多，這是硬開關過程中開關損耗的原因。

　?。ǎ玻┝汩_關過程（Ｚｅｒｏ?。郑铮欤簦幔纾澹茫酰颍颍澹睿簟。樱鳎椋簦悖瑁椋睿纾妷海酰龊碗娏鳎椋鰶]有交疊，開關損耗為零。電壓下降到零后開通，電流才上升（即零電壓開通ＺＣＳ，Ｚｅｒｏ　Ｃｕｒｒｅｎｔ?。樱鳎椋簦悖瑁欤睿纾螂娏飨陆档搅愫箨P(guān)斷，電壓才上升（即零電流關斷ＺＣＢ，Ｚｅｒｏ　Ｃｕｒｒｅｎｔ?。樱鳎椋簦悖瑁椋睿纾Q為ＺＶ／ＺＣＳ軟開關。

　?。ǎ常V義稱開關（Ｇｅｎｅｒａｌｉｚｅｄ?。樱铮妫簟。樱鳎椋簦悖瑁椋睿纾┻^程，無源／有源“無損”吸收網絡，具有“軟化”開關過程，降低ｄｕ／ｄｔ／、ｄｉ／ｄｔ降低電流／電壓變化斜率的功能，使開關管上的電壓ｕｖ和電流ｉｖ在開關過程中交疊部分，大幅度降低了開關損耗，吸收網絡本身的損耗非常小，可以稱為“低損軟開關”。

　　有源／無損吸收電路中，除了包含有Ｌ、Ｃ、Ｄ元件外，還包含有源器件——輔助開關管。在這種情況下，有源無損吸收電路與ＺＶ／ＺＣＳ軟開關電路就不易嚴格區分了。實際上，某些ＺＶ／ＺＣ軟開關技術，就是一種典型的有源無損吸收技術。

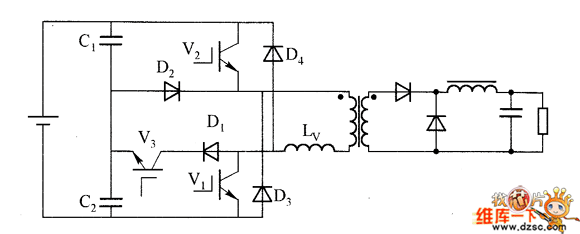

　　圖２為一個ＰＷＭ?。模茫模秒p管正激式轉換器采用有源無損吸收電路實現軟開關的例子。吸收電路的組成部分為輔助開關管Ｖ３、吸收電感Ｌｖ，吸收電容Ｃ１，Ｃ２，以及二極管Ｄ１，Ｄ２。

　　其原理可以簡述如下：設主開關管Ｖ１、Ｖ２（ＩＧＢＴ）及輔助開關管Ｖ３同時開通?；芈分须姼校蹋鱿拗屏酥鏖_關管Ｖ１、Ｖ２開通電流的上升斜率，使開通損耗減小。令開關管Ｖ１先關斷，變壓器電流使電容Ｃ２充電，已知電容電壓不能躍變，因而Ｖ１電壓上升斜率受到限制，使其關斷損耗減小。令Ｖ３先于Ｖ２關斷，當Ｖ２關斷時，變壓器電流使Ｃ１充電，和Ｖ１關斷的情況相同，關斷損耗減小了。

　　變壓器的磁場能和電感Ｌｖ的儲能反饋回電源，開關管Ｖ３可以實現ＺＶ開通和關斷，開關管Ｖ１和Ｖ２不是ＺＶ開通，也不是ＺＣ關斷。但所用的有源無損吸收電路確實有效地軟化了開關過程。

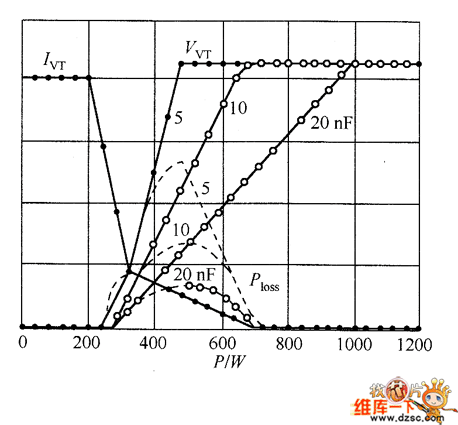

　　圖３為圖２電路的仿真結果，給出了主開關管的關斷電壓上升斜率與吸收電容值的關系，虛線表示關斷損耗?？梢娷浕?，吸收電容改變了關斷電壓上升斜率和關斷損耗。吸收電容值越大，則關斷電壓上升斜率越小，關斷損耗電越小。ＩＧＢＴ關斷時，關斷電流有明顯的拖尾現象，如不采取軟化措施，關斷損耗將更大。

　　值得一提的是，吸收電路可以抑制電力電子系統中開關器件的浪涌電壓或電流，使電路中的儲能被有效利用或反饋到電源，從雨將器件電壓鉗位在某一范圍內。根據這一鉗位作用原理，⒛世紀８０年代初，有人提出了有源鉗位轉換器，也有的文獻就從鉗位功能的角度來分析軟開關技術的發展。
