在轉換器中的各種開關器件（如功率開關管、快速恢復二極管等）在開通（ｔｕｒｎ－ｏｎ）和關斷（ｔｕｒｎ－ｏｆｆ）的過程中，開關器件要承受較大的ｄｕ／ｄｔ或ｄｉ／ｄｔ，由于電路寄生參數Ｌ、Ｃ的存在，使開關器件因承受過高的電壓或過大的電流（或稱開關浪涌，Ｓｗｉｔｃｈｉｎｇ?。螅酰颍纾澹┒鴵p壞。為此，應該加入吸收電路（Ｓｎｕｂｂｅｒ?。茫椋颍悖酰椋簦喎QＳｎｕｂｂｅｒ）以限制或減?。洌酰洌艋颍洌椋洌?、降低開關器件上的電壓或電流峰值，限制或減少開關器件在開和關的過程中產生的開關損耗，以避免器件的熱損壞。

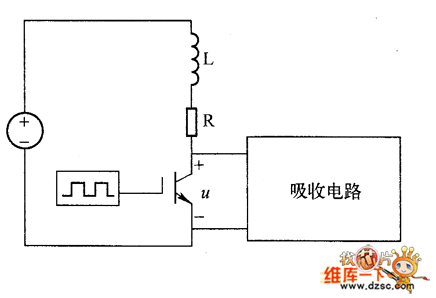

　　為了說明吸收電路的作用，先看一組試驗結果。一個ＲＣ電路用ＩＧＢＴ做開關進行控制，如圖４－１所示。在ＩＧＢＴ的兩端并聯－個吸收電路（如ＲＣＤ網絡），試驗時的負載條件如下：①Ｒ＝２２０Ω，Ｌ＝１μＨ；②Ｒ＝４０Ω，Ｌ＝１５μＨ，分別測得ＩＧＢＴ關斷時承受的電壓波形。

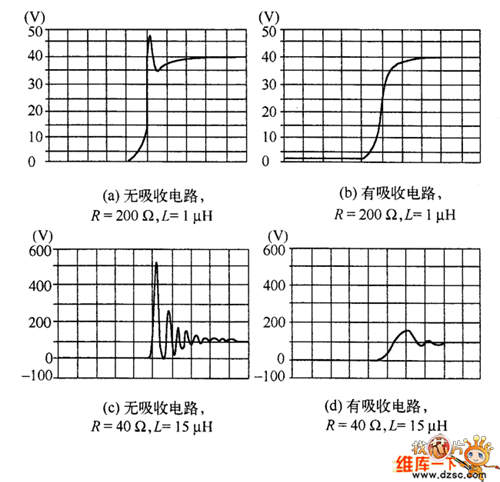

　　圖２（ａ）、（ｃ）為不加吸收電路的實驗結果，圖２（ｂ）、（ｄ）為ＩＧＢＴ并聯接入吸收電路后的實驗結果。比較圖２（ａ）、（ｂ）可見，加人吸收電路后可以降低或消除ＩＧＢＴ關斷時承受的電壓尖峰，將開關器件上的電壓鉗位在一定的數值內。因此，圖１中與ＩＧＢＴ并聯的吸收電路也有人稱為鉗位電路（Ｃｌａｍｐ）。當增大負載電感、減少負載阻尼時，不加吸收電路，ＩＧＢＴ關斷時承受的電壓尖峰將高達５２０?。?，且伴隨產生振蕩，如圖２（ｃ）所示；加入吸收電路后，ＩＧＢＴ關斷電壓尖峰僅為１４０?。?，振蕩幅度和次數也下降了，如圖２（ｄ）所示。

　　在圖１所示的電路中只有一個ＩＧＢＴ開關管，沒有其他的開關二極管。但對于開關電源中的ＰＷＭ?。模茫模棉D(zhuǎn)換器來說，還應考慮其他開關二極管的動作對主開關管開關過程的影響。下面以Ｂｕｃｋ轉換器為例，分析不加吸收電路時器件開關過程的電壓與電流的變化。假定在開關過程中電壓或電流按線性變化，即ｄｕ／ｄｔ或ｄｉ／ｄｔ為常數，實際電路中開關過程的電壓或電流是非線性變化的。

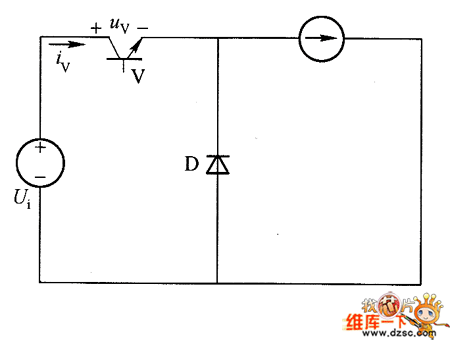

　　圖３給出了Ｂｕｃｋ轉換器的等效電路，其中ｕｖ、ｉｖ分別為開關管上的電壓和電流；Ｕｉ為直流輸入電壓，輸出的ＬＣ濾波器用等效電流源Ｉｏ代替。

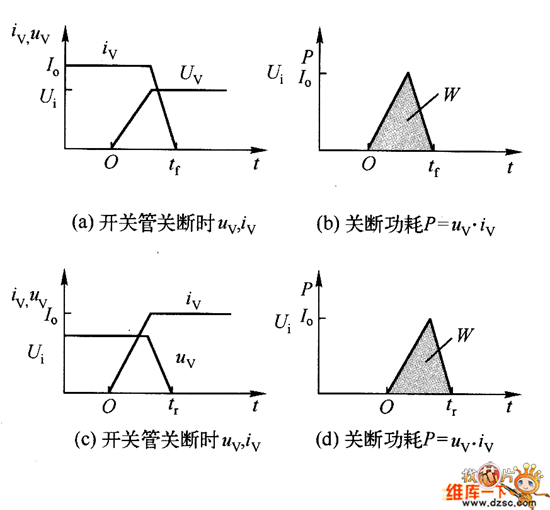

　　圖４（ａ）、（ｂ）分別給出了開關管關斷時ｕｖ、ｉｖ和關斷功耗Ｐ＝ｕｖ·ｉｖ曲線。設ｔ＝０時，開關管Ｖ開始關斷，開關管兩端的電壓ｕｖ上升。當ｕｖ＝Ｕｉ時，二極管Ｄ開通，ｉｖ才開始下降（假設也是按線性變化的）。直到ｔ＝ｔｆ時，ｉｖ＝０，開關管才完全“斷開”。在關斷過程中，開關管的關斷功耗Ｐ＝ｕｖ·ｉｖ為三角形，面積就代表關斷能耗Ｗ。開關管的電壓上升越陡，即ｄｕ／ｄｔ越大，則圖４（ｂ）中Ｐ三角形的面積越大，關斷功耗越嚴重。加人吸收電路后就可以降低ｄｕ／ｄｔ，使Ｐ三角形面積減小，從而也就降低了開關管的關斷能耗。

　　同理，開通過程可分析如下：圖４（ｃ）、（ｄ）分別給出了開關管開通時ｕｖ、ｉｖ及開通功耗Ｐ＝ｕｖ·ｉｖ曲線。當ｔ＝０時，開關管Ｖ開通，電流ｉｖ上升，達到Ｉ。后二極管Ｄ關斷，ｕｖ下降，在ｔ＝ｔｒ時，ｕｖ＝０，開關管完全導通。功耗Ｐ呈三角形。

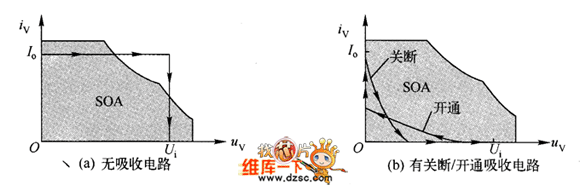

　　圖５表示開關晶體管的安全工作區（Ｓａｇｅ?。希穑澹颍幔簦椋铮睢。粒颍澹幔樱希粒┘捌溟_關軌跡，ＳＯＡ受開關器件允許電流、允許電壓、允許功率等限制。圖５（ａ）是根據圖４（ａ）的波形分析描繪出來的開關軌跡，即無吸收電路時，開關管在關斷過程中ｕｖ一ｉｖ變化的軌跡是：一開始，電壓由零增加，電流ｉｖ＝Ｉｏ，開關軌跡為一條水平線；在ｕｖ＝Ｕｉ時，電流由Ｉｏ下降到零，開關軌跡為垂直線。由圖５（ａ）可見，在不加吸收電路時，開關管的電流、電壓可能超出ＳＯＡ。開關軌跡與坐標軸所包圍的面積就代表開關管的關斷功耗。

　　圖５（ｂ）給了有吸收電路時開關管的開關軌跡ｕｖ－ｉｖ。關斷或開通兩條軌跡均在ＳＯＡ內，與圖５（ａ）相比，坐標軸與開關軌跡所包圍的面積大大減小，這就說明有吸收電路時可以減小開關管的開關功耗。

　　綜上所述，ＰＷＭ?。模茫模棉D(zhuǎn)換器中吸收電路的主要作用如下：

　?。ǎ保㈤_關管的電壓、電流和功耗限制在安全工作區域（ＳＯＡ）以內。

　?。ǎ玻┍ＷC開關管在開、關過程中ｄｕ／ｄｔ、ｄｉ／ｄｔ足夠小，限制開關管上的電壓或電流峰值，從而保證開關管能正確可靠地運行；并降低ＥＭＩ的水平。

　　（３）限制開關功耗，并將它轉移，使開關管器件的結溫不超過規定值。

　?。ǎ矗┦梗校祝汀。模茫模棉D(zhuǎn)換器中的二極管開關過程減慢，其正向恢復電壓或反向恢復電流不影響功率開關管的安全運行。
