雙管正激式PWM DC/DC轉換器
出處:herozoujie 發布于:2008-10-07 09:30:18
如圖為雙管正激式PWM轉換器的主電路,其變壓器的次級電路和單管正激PWM轉換器相同,但初級繞組與兩個開關S1、S2串聯S1、S2在PWM脈沖 作用下同時導通或關斷,在每個開關和初級繞組之間,各并聯一個續流二極管D1\D2,使得開關S1、S2關斷時,變壓器的儲能有一個釋放通路,經過D1、D2回饋到直流輸入電源。因此,雙管正激式轉換器不必另加磁復位措施。此外,二極管D1、D2還起鉗位作用,將S1、S2 承受的電壓鉗位到輸入電壓Ui。

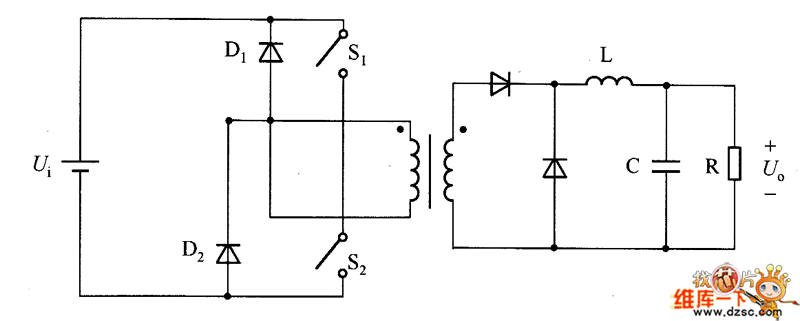

如圖 雙管正激式轉換器
也有人把這種電路稱為混合橋式(Hybrid Bridge)電路,其中S1、D2組成一個橋臂,S2、D1組成另一個橋臂。
雙管正激式轉換器,可以應用于較高電壓輸入(如800V或1000V)、較大功率輸出的場合(如10kW)。每個開關管承受的電壓為Ui,和單管正 激式轉換器相比,開關管承受的電壓應力降低了一半。
