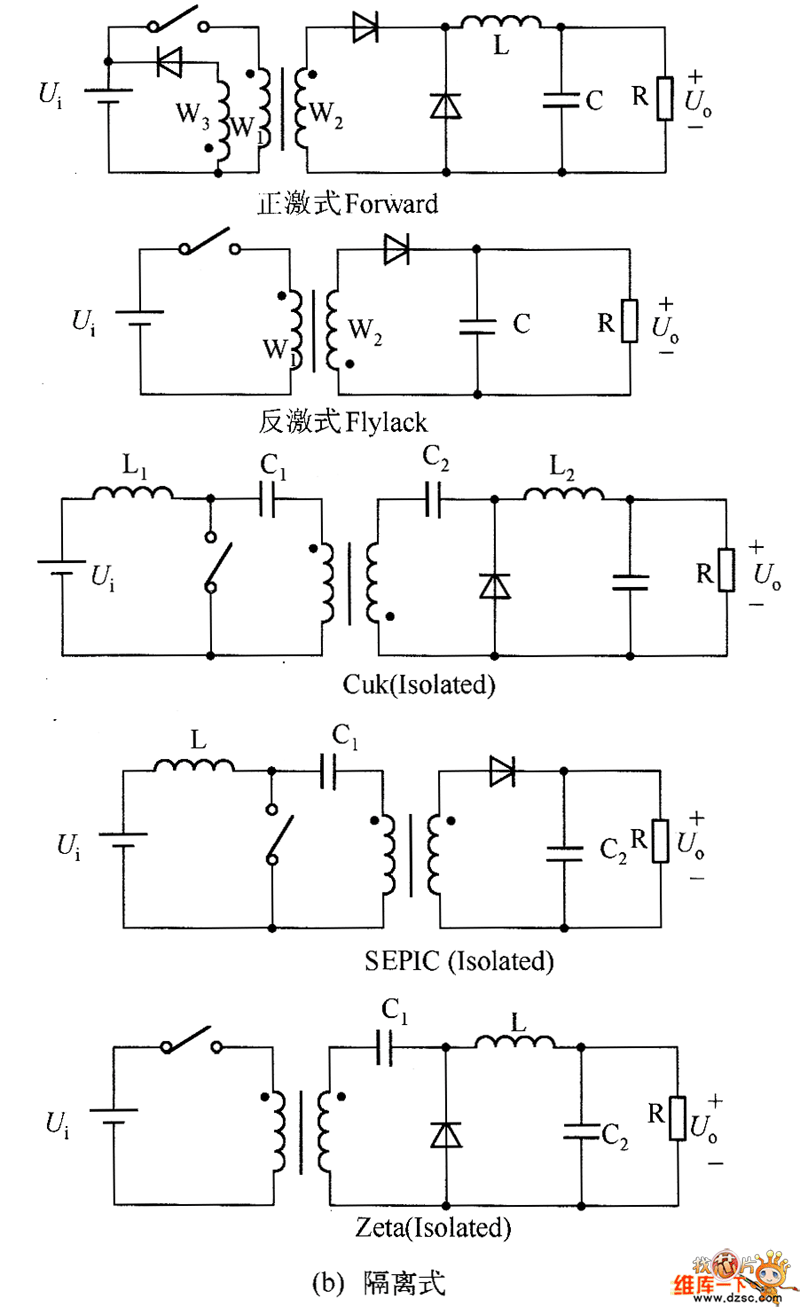

反激式PWM轉換器《單端隔離式PWM DC/DC轉換器》如圖所示。實際上就是隔離式（有雙繞組的）Buck Boost轉換器。反激式轉換器的電路特點是 電路簡單，所用元器件的數量少，一般多用于小功率（如100W）和多路輸出的場合。

　　反激式轉換器的工作原理是：當主開關管導通時變壓器次級側的二極管關斷，變壓器儲能；在主開關管關斷時，變壓器次級側二極管導通， 變壓器的儲能向負載釋放。它與正激式轉換器不同之處是，正激式轉換器的變壓器勵磁電流儲能一般很小，各繞組瞬時功率的代數和為零，變 壓器只起隔離、變壓的作用。而反激式轉換器的變壓器比較特殊，它兼有儲能電感的作用，是一種儲能式變壓器（或電感式變壓器）。為了防 止當負載電流較大時磁心飽和，反激式轉換器的變壓器磁心應有氣隙，這就使磁心的導磁率降低，所以這種變壓器的構造和設計比正激式轉換 器要復雜一些。

　　在開關管關斷時，反激式轉換器的變壓器儲能向負載釋放，磁心自然復位。囚此反激式轉換器可以不必另加磁復位措施。磁心自然復位的條 件是：開關管導通和關斷期間，變壓器初級繞組所承受的電壓伏秒乘積相等。

　　在連續導電模式（CCM）條件下，反激式轉換器的輸出／輸入電壓轉換比為

　　Uo/Ui=nDu/（1-Du）

　　式中，n=W2/W1。

　　反激式轉換器主開關管承受的電壓為Ui+Uo/n。

　　可以證明，反激式轉換器和隔離式Cuk轉換器互為對偶。

　　反激的英文為F1yback，此詞也含有回掃描和掃描回程的含義，在電視機中有一個產生很高直流電壓的DC/DC轉換器，驅動顯像管的電子束回 掃，屏幕上的光點F1ies back（回掃）到另一行水平線的起始點，囚此，這種隔離式PWM DC/DC轉換器就稱為F1yback轉換器，通常譯為反激式轉 換器。

　　此外，兩個開關管與變壓器初級繞組串聯，也可以組成雙管反激式轉換器。
