正激隔離式轉換器沒有非隔離式轉換器與之對應，可以用以下的方法構成。

　　（1）Buck轉換器的開關管和開關二極管之間，并聯一個電感，再串聯一個二極管，構成一個虛擬的無變壓器電路，如圖所示。為了使電感 能量有釋放的通道，在電感上加了一個耦合線圈和一個二極管。如圖所示的電路并沒有實際意義，因為在理想情況下，變壓器的輸出電壓等 于輸人電壓。本節畫出這個電路，只是為了使分析系統化。

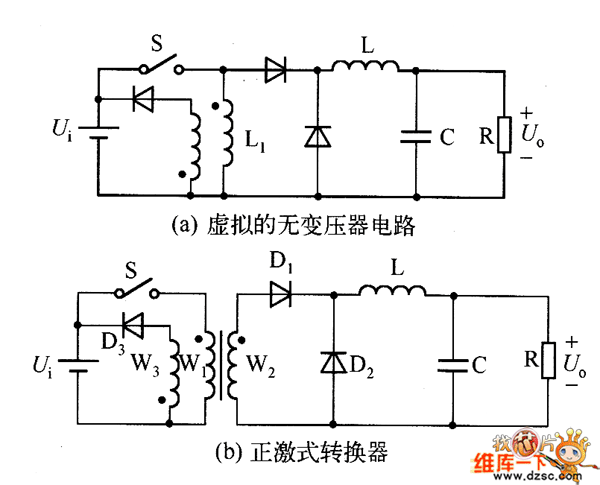

　　如圖 正激式轉換器的構成過程

　?。?）用一個變壓器代替如圖中的電感L1，就得到了正激式轉換器的構成，如圖所示。

　　正激式轉換器的變壓器次級串接一個整流二極管D1，并聯一個續流二極管碭，輸出經L、C濾波器到負載。正激式轉換器的工作原理與Buck轉換 器相似。如圖所示，當主開關S導通時，變壓器次級整流二極管D1導通，續流二極管D2關斷，直流電源功率通過變壓器傳送到負載，同時濾 波電感L儲能；主開關S關斷時，次級整流二極管D1關斷，續流二極管D2導通，濾波電感上的能量向負載釋放。

　　正激式轉換器的主要問題是需要另加磁復位（Reset）措施。一種復位措施是在磁心上另加一個繞組（第三個繞組），匝數為W3如圖所示，稱做 磁復位繞組。繞組W3的極性與初級繞組W1相反，一般M3=W1。W3與整流二極管串聯后并接于直流輸入電源Ui的正極上。開關S導通時，W3回路中 二極管D3阻斷，沒有電流流過，磁心從原始磁狀態被勵磁（或稱磁化）（Magnetization）。當開關關斷時，復位繞組電流使磁心去磁（Demagneti- zation），故復位繞組也稱做去磁繞組。勵磁電流下降到零，磁心復位到原始磁狀態，以便下一個開關周期磁心重復勵磁。如果沒有復位措施， 幾個開關周期后，磁心不斷被勵磁并逐漸進入飽和狀態，轉換器不能正常工作。

　　在連續導電模式（COM）條件下，正激式轉換器的輸出/輸入電壓轉換比為：

　　Uo/Ui=nDu

　　式中n=U2/W1,W2和W1分別為變壓器二次繞組和繞組的匝數。

　　正激式轉換器開關管承受的電壓為2Ui（當W3=W1時）。

　　正激式轉換器和隔離式Zeta的結構相類似，兩者的差別只在于變壓器和續流二極管之間的串聯元件；正激式轉換器中為整流二極管；隔離式 Zeta轉換器中則是耦合電容。當開關關斷時，變壓器儲存的磁能通過續流二極管向耦合電容釋放，耦合電容起了磁復位的作用。因此隔離式 Zeta轉換器無須再加復位措施。
