單端隔離式PWM DC/DC轉換器在一個開關周期Ts內，直流輸人電能只從變壓器初級繞組的一端流人，因此稱做單端。單端隔離式轉換器的 主要缺點是：電能只在開關管導通時間DuTs內流入變壓器，變壓器的磁心只在B-H平面坐標的象限內運行，因此磁心不能得到充分利用。

　　如圖給出了五種單端隔離式PWM DC/DC轉換器，包括正激式Forward、反激式E1yback、隔離式Cuk、SEPIC和Zeta，如圖所示。單端隔 離式PWM DC/DC轉換器的特點如下。

　　（1）如圖所示的四個非隔離式PWM轉換器與如圖所示的四個隔離式PWM轉換器對應，Buck－Boost轉換器和反激式轉換器對應，其余 三個分別為Cuk、SEPIC、Zeta轉換器。

　　（2）反激式轉換器、隔離式SEPIC轉換器和Zeta轉換器都是用變壓器分別代替BuckBoost、非隔離式SEPIC轉換器和Zeta轉換器中的并聯電 感構成的。

　　（3）Buck轉換器和Boost轉換器，沒有有實用意義的單端隔離式轉換器與之對應。

　?。?）就變壓器的初級電路而言，隔離式SEPIC轉換器和Cuk轉換器相同；對變壓器次級電路而言，隔離式SEPIC轉換器與反激式轉換器相同 。

　　隔離式Zeta轉換器則相反，對變壓器初級電路來說，隔離式Zeta轉換器和反激式轉換器相同，對于次級電路來說，隔離式Zeta轉換器則 與Cuk轉換器相同。

　?。?）隔離式Cuk轉換器的構成方法：將非隔離式Cuk轉換器耦合電容分成兩個，在其間加入一個高頻變壓器。當開關導通時，耦合電容釋放 儲能，變壓器則釋放勵磁能量，反向磁化；當開關關斷時，正向勵磁。變壓器磁心可以在象限和第三象限工作，磁心可以得到充分的利用 。這是隔離式Cuk轉換器磁心和正激式、反激式轉換器磁心的不同之處。雖然隔離式Cuk轉換器仍屬于單端轉換器，它也無須另加復位措施。

　?。?）單端隔離式PWM DC/DC轉換器的直流輸出電壓，其紋波頻率等于開關頻率。

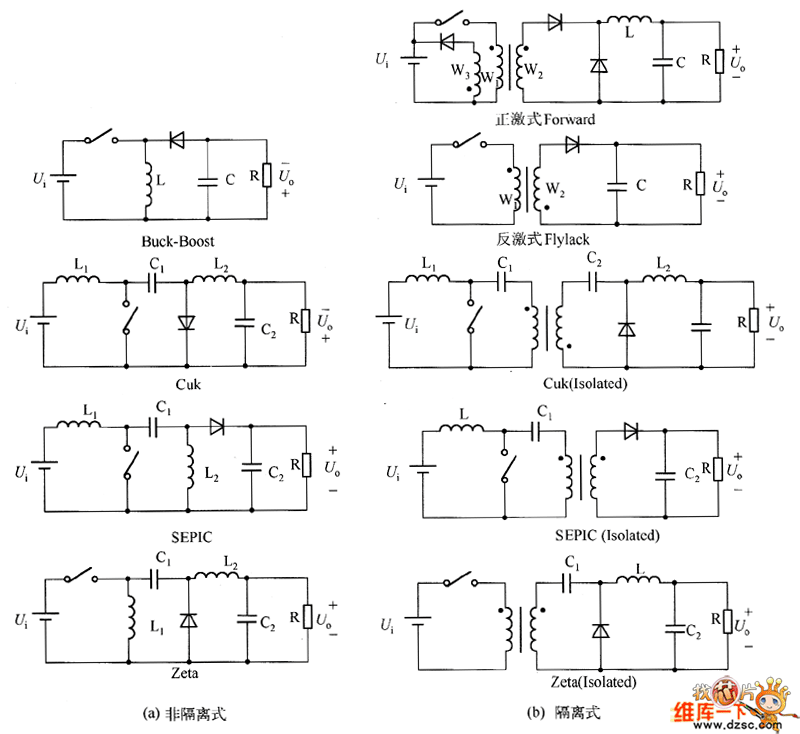

　　如圖 五種單端隔離式PWM DC/DC轉換器
