對于推挽式PWM DC/DC轉換器（見圖1），要想得到電能雙向流動的性能，按照前面介紹的方法改造成如圖1所示的電路，此電路與圖1示電路的不同之處是整流二極管D3、D4上反并聯了開關管V3、V4。

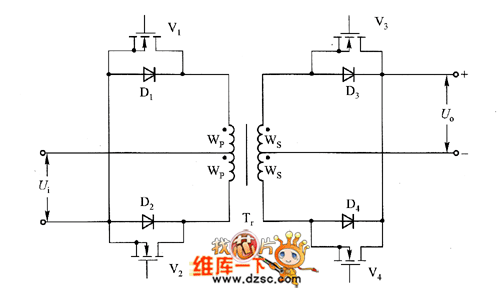

　　圖1 電能雙向流動的推挽式轉換器

　　在圖1所示的轉換器電路中，采用了四個功率MOSFET開關管，該功率MOSFET開頭元件的特點是，內部有一個體內反并聯二極管，電能流動的方向將由U_i、U_o、W_p和W_S的值來決定，其關系如下：

　　請注意，當電流工作在斷續狀態時，是不可能實現電能雙向流動的，也不可能實現雙向性開關。在一個開關周期里，隨著繞組電動勢流接近于零，電流將繼續流通，繞組電動勢變成負值，而不是保持為零。這就意味著在t＝Ts．時，會有一些反向電流流過體內二極管
