轉換比．稱M為正向轉換比，M為反向轉換比，同時。如果令互補占空比DU＝1—Du，則1—Du＝Du，故：

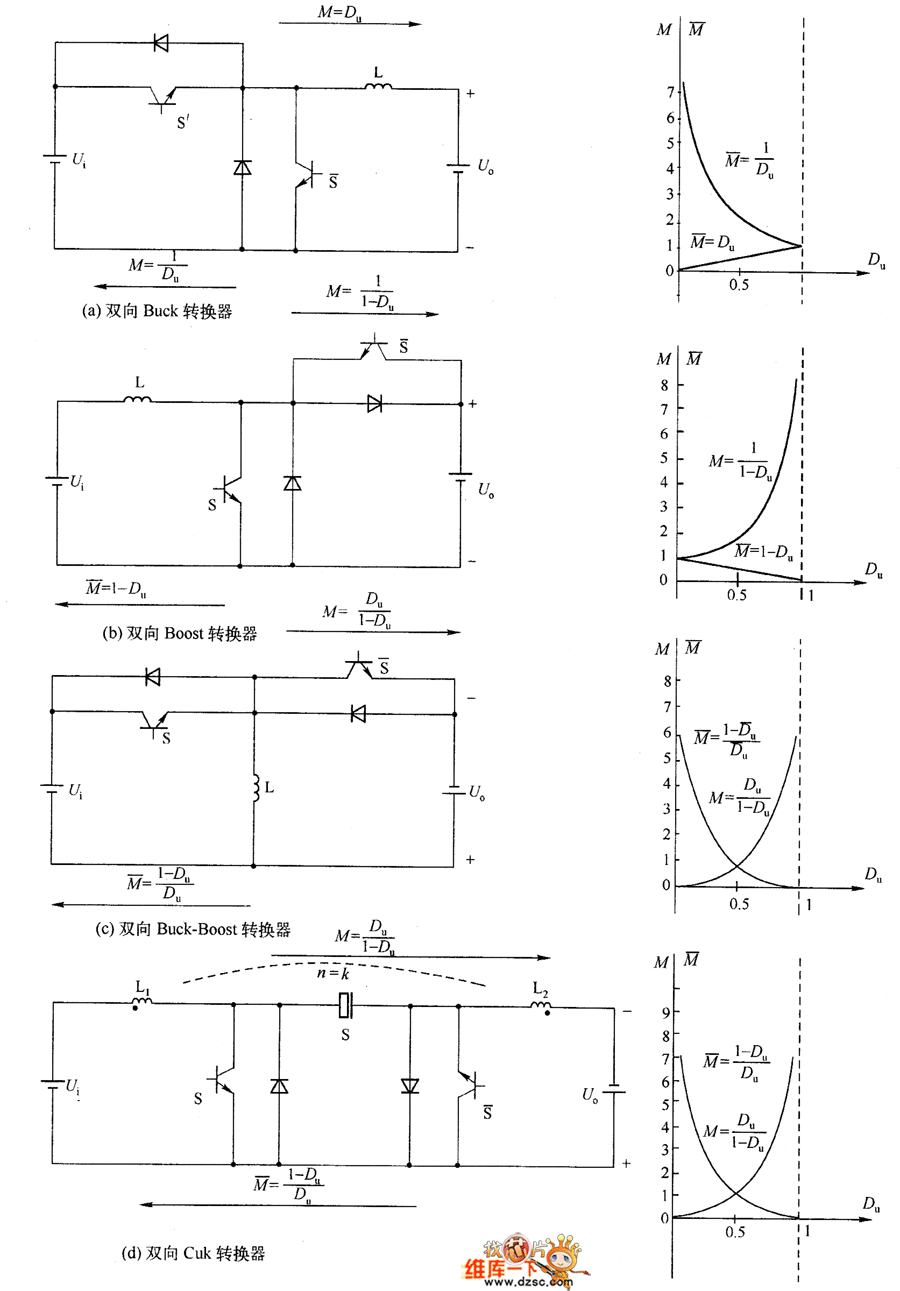

　　對雙向Buck轉換器電路：

　　對雙向Boost 4專換器電路：

　　對雙向Buck－Boost轉換電路及Cuk轉換器電路：

　　可見，雙向Buck轉換器電路的反向工作轉換比M與Boost轉換器相同；雙向Boost轉換器電路的反向工作轉換比而與Buck轉換器相同；雙向Buck￣Boost轉換器與Cuk轉換器電路的正、反向工作轉換比相同。

　　雙向轉換器電路作為PWM DC/DC轉換器，在實際應用時也具有較好的特性。例如，Cuk雙向轉換器可以作為電流充電轉換器，當DU＝0.5，M＝1，M＝1時，如果Ui＞U。時，則電能Ui向U。流動；當Ui，＜U。時，則電能由U。向Ui流動，以保持Ui與Uo。永遠相等。

　　圖1所示為電能雙向流動的Cuk轉換器電路，它與圖1（a）所示的Cuk轉換器電路不同的是：開關管V1（NPN型三極管）兩端反并聯了一只二極管DZ；二極管D1上反并聯了一只開關管（PNP型三極管）V2。兩個開關管的基極并聯，經限流電阻R后接上PWM脈寬調制信號。

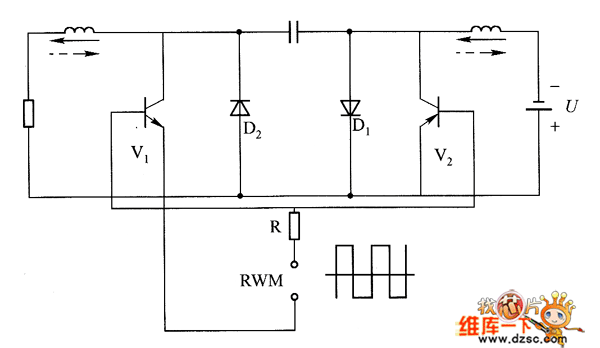

　　圖1 電能雙向流動的Cuk轉換器電路

　　圖1所示的電路，如果右端為下正上負的電壓源，左端為負載電阻，電能從右端傳向左端，所得的輸出電壓為上正下負。反之，電壓源如在左端（上正下負），右端接負載電阻，則電能從左端傳向右端，則負上電壓為下正上負。圖1所示的電路，當負載電流12過小時會出現不連續導電工作模式，二極管電流降至零以后，二極管不能反向流過電流。但電路中有旁路三極管可以導通反向電流。因此，在任何小負載電流時都不會出現不連續工作模式。這對于電路的穩定運行是極為有利的。
