半導體開關器件是有極性的，因此在用開通與關斷互為對偶這一基本原則，以決定開關管或開關二極管的對偶器件時，要注意它們的極性。當 然，二極管的對偶器件還是二極管，開關管的對偶器件也仍然是開關管。

　　如圖1（a）是一個串聯晶體管原電路，如圖1（b）為它的對偶電路。其中開關管V與V'對偶，電壓源與電流源對偶，電阻R與電導G對偶。電路中各支路 的正方向是給定的，稱為有向支路。由有向支路組成的有向圖，可以畫出任一電路的有向主電路圖。在畫對偶有向圖時，對偶有向支路必須與 原有向圖中相應支路成90°，并了解對偶圖的正方向規則。

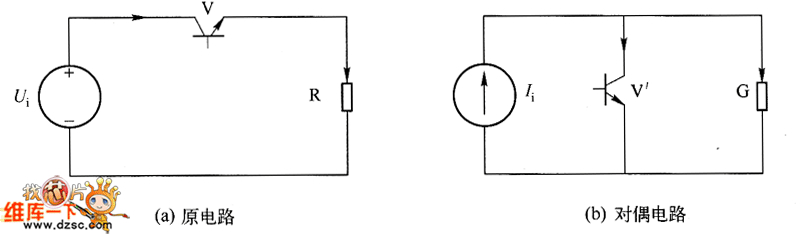

　　如圖1 晶體管開關電路

　　規則1：原電路中取順時針方向?yàn)榫W(wǎng)孔電流正方向，則對偶電路中獨立節點（才目對于參考節點）的電壓極性為正。原電路中含無源元件的有向 支路反時針方向轉90°，即得到其對偶有向支路。

　　規則2：原電路中沿網孔電流正方向的電位升U與對偶電路中流向獨立節點的電流源I對偶。原電路中含電壓源U的有向支路（電流沿電位升方向） 順時針方向轉90°，即得其對偶有向支路中電流源I的方向。

　　理想的開關管在導通時，可以看做是阻值為零的電阻；關斷時，可以看做是阻值為無窮大（∞）的電阻。因此，求對偶開關管極性時，含開關管 的有向支路可以和含無源元件的有向支路一樣處理。于是求對偶開關管極性的規則如規則3。

　　規則3：含開關管V的有向支路反時針方向轉90°，即得含對偶開關管V′的有向支路，從而可以確定對偶開關管V'的極性。

　　如圖1（a）原電路的有向圖如圖2（a）所示，如圖2（b）為應用上述規則求對偶有向圖的過程：應用規則1決定含G的有向支路方向；應用規則2決定含 電流源Ii的有向支路方向；應用規則3決定含V'的有向支路方向，從而可以決定對偶開關管V'的極性。

　　得到對偶電路的有向圖，如圖2（c）所示。

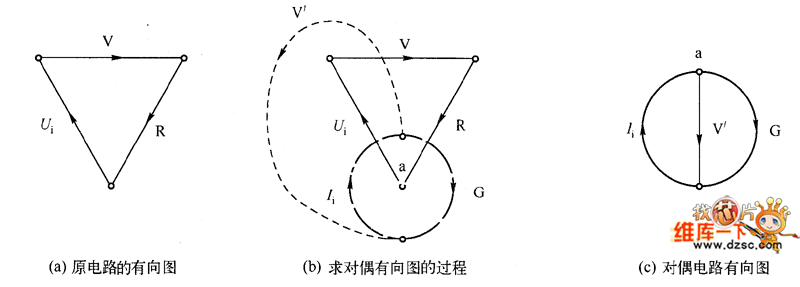

　　如圖2 晶體管開關電路的有向圖

　　求對偶開關二極管極性的規則，以如圖3簡單的整流電路為例，說明如下：

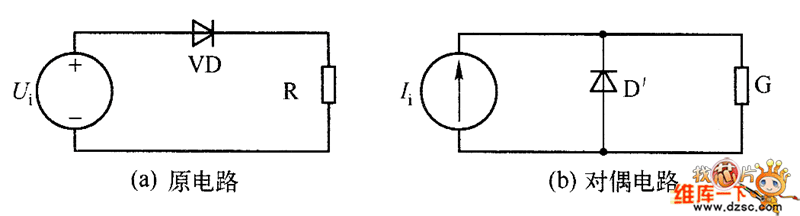

　　如圖3 二極管整流電路

　　如圖3（a）是二極管整流電路，如圖3（b）為其對偶電路。如圖4說明與如圖3（a）對偶電路有向圖的構成過程。如圖4（a）為原電路的有向圖，如圖 4（b）為求對偶有向圖的過程，比較如圖4（b）和如圖2（b），可見用規則1、規則2可以決定含G和含電流源I，的有向支路方向。在決定對偶二極管 D'的極性時，注意到如圖3（a）整流電路中，二極管D處于正向?qū)顟B(tài)，則對偶二極管D'應處于反向關斷狀態，如圖3（b）所示。

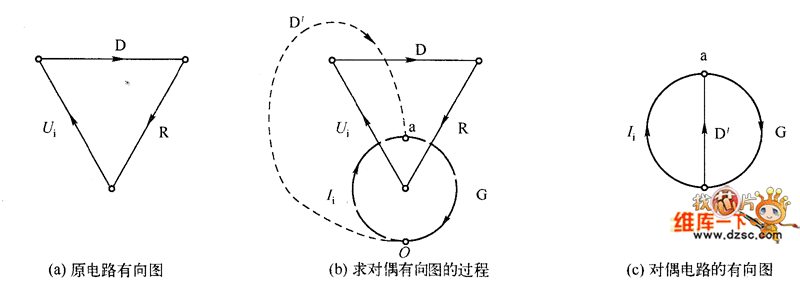

　　如圖4 二極管整流電路的有向圖

　　比較如圖3（b）和如圖1（b），可見對偶二極管D'和對偶開關管V'的極性正好相反。求對偶開關二極管的極性規則與求對偶開關管的極性正相反，如規則4。

　　規則4：含二極管D的有向支路順時針方向轉90°，即得含對偶二極管D'的有向支路，從而可以確定對偶二極管的極性。
