由于這種轉換器可以工作在三電平狀態和兩電平狀態，因此它的濾波器工作也有些不同

　　1）電感L

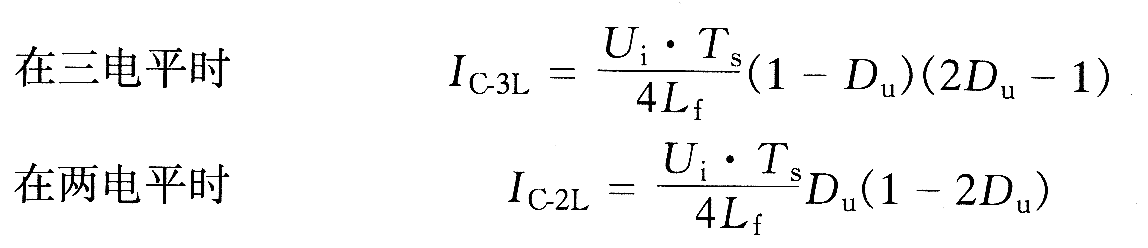

　　設計的濾波器電感值，應能保證在工作電流Iomin下，轉換器正好處于（或大于）電感電流臨界連續狀態，即Iomin≥IC，由前面給出的表達式：

　　按照上兩式計算，選擇其中較大的值來確定Lfo一般來說，設計出來的電感受考驗的是工作在兩電平場合，即用式

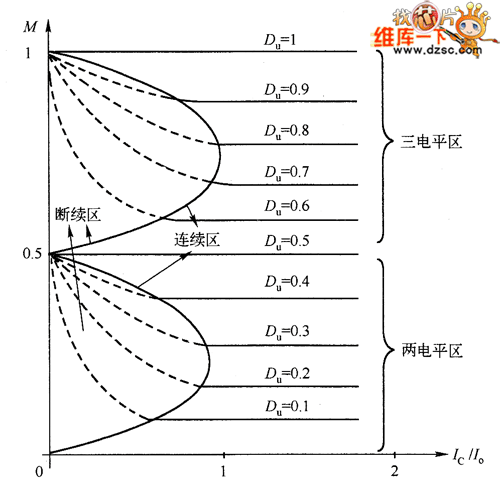

　　圖3－42 M＝r（Ig）的外特性曲線

　　進行計算，選擇Lf值。

　　式中，Iomin的取值要根據具體應用情況而定，一般約為Io的（10%～20%）。取值小，則Lf值大，取值太，則Lf值小。

　　由于Buck三電平轉換器的電感電流脈動量僅為基本型Buck轉換器的     ，在要求相同紋波的電壓下，Buck三電平轉換器所需的電感量只為基本型Buck轉換器電感量的    。

　　2）電容C

　　由前面的介紹可知，Buck轉換器通過濾波電容C的電流iC與電感電流iLf的脈動值是相等的。電流ic對電容充電的電壓△U。就是轉換器輸出的紋波電壓，設計時對紋波電壓有明確的要求。

　　在Buck三電平逆變器中，由于電容電流ic一個周期TS中充電、放電各兩次，即比Buck基本型轉換器多了一倍（基本型轉換器為）。因此，Buck三電平轉換器所需的C值，在相同△U。下可以減小一半。再加上濾波電感體積的減小，使整個濾波器的體積重量比基本型Buck轉換器有相當顯著地減小，這就是采用三電平方案的優點。

　　按照上面的分析可以推出：

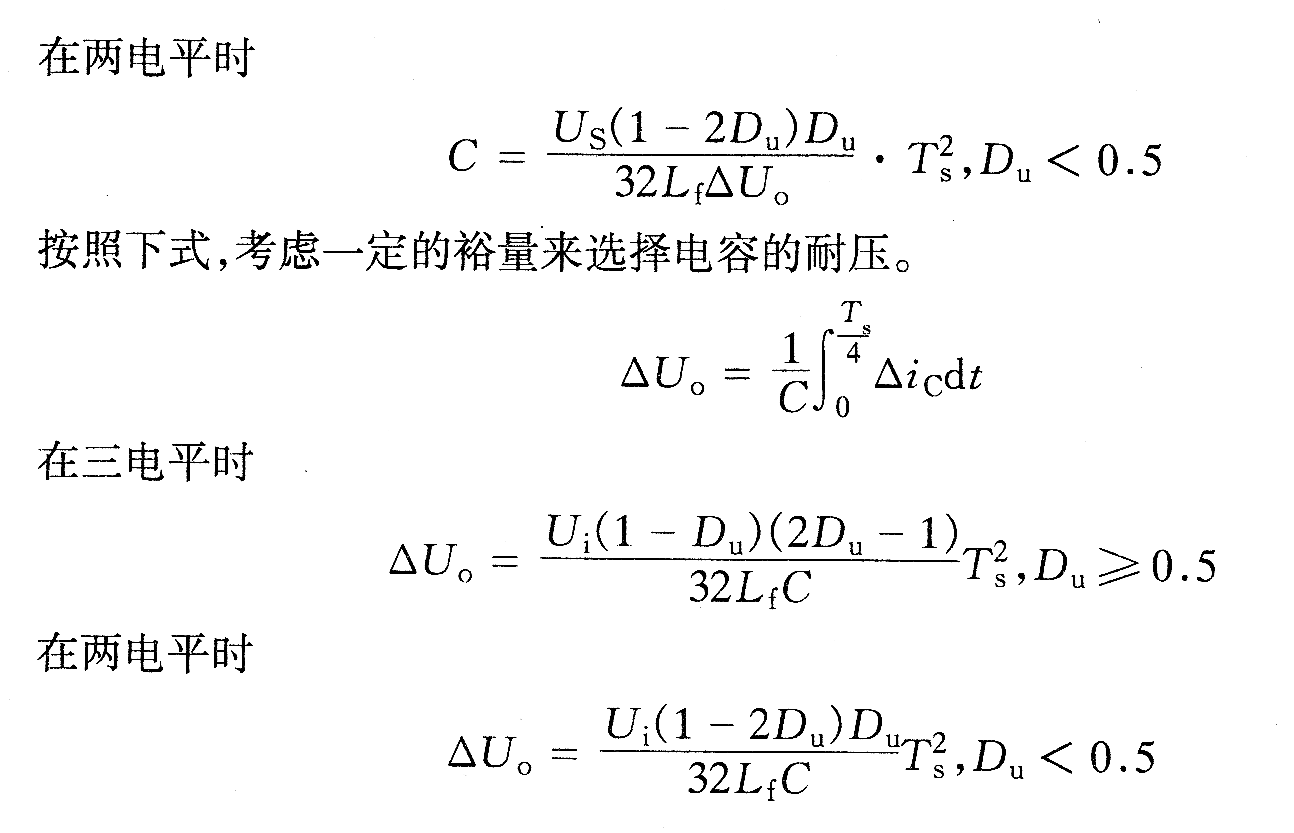

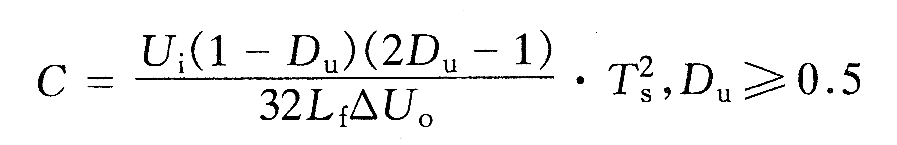

　　在三電平時
