Boost、Buck-Boost、Cuk三電平轉換器，可以按照以下的步驟來得到。

　?。?）用兩個串聯的三極管代替原來基本型的一個三極管。

　?。?）查閱表3-1～表3-3中UVmax的值，查看基本型電路中是否有與此值相同的電壓

　　源，然后用兩個等值電容串聯起來，并聯在此電壓源兩端作為鉗位電壓源。

　?。?）鉗位電壓源的中點與串聯三極管的中點用二極管相連。二極管方向的選定主要按三極管流人極與鉗位電壓源正極相連，或流出極與鉗 位電壓源負極相連。前者是二極管阻極接鉗住電源的中點；后者是二極管陰極接鉗位電源的中點。

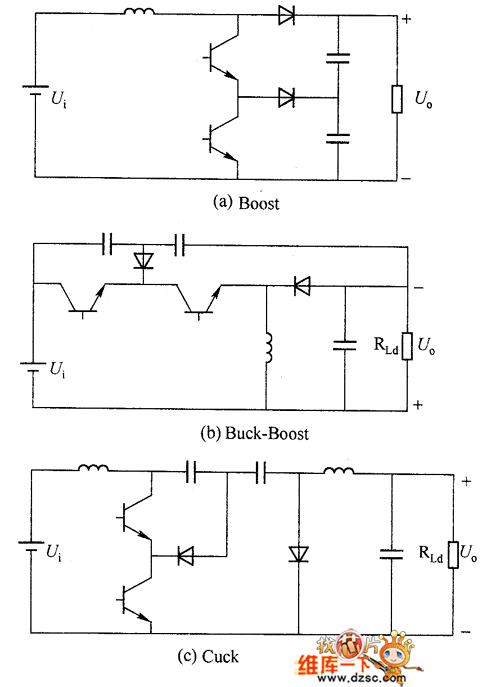

　　這樣就可以得到如圖1所示的Boost、Buck－Boost、Cuk三電平轉換器電路。

　　對圖1（a）所示的Boost三電平轉換器，查表3－1知Uv max＝UDs＝Uo，選Uo作為鉗位電壓源，流出極與鉗位電壓，源相連，選二 極管陰極接鉗位電源的中點。

　　圖1（b）所示的Buck-Boost三電平轉換器，查表3－1知Uv max＝UDs＝Ui＋Uo，串聯電容連接在Ui＋Uo兩端，流入

　　圖1 Boast、Buck－Boost、Cuck

　　三電平轉換器電路

　　極與鉗位電電源正極連接，選二極管陽極接鉗位電源的中點。

　　圖3（c）所示的Cuk三電平轉換器，由3.4節(jié)式（3-lO9）知Uvmax＝Ui+Uo，把原電路一個電容改成兩個電容，流人極與鉗位電壓源正極相連，選二極管陽極接鉗位電源的中點。
