輸出電壓增益與輸出電流關系曲線，描述了轉換器的供電能力，稱為外性曲線，它與占空比和電感電流是否連續有關。

　　1）電感電流連續

　　從式（3－257）和式（3-260）可知，無論是三電平或兩電平電流連續時都有

　　2）電感電流斷續

　　臨界狀態電流IC的值為

　　下面對三電平和兩電平情況分別進行分析。

　　三電平臨界狀態電流IC，與占空比有關，可以表示為

　　代人上式，因此有

　　式（3－261）表明，當Buck電路在三電平工作時，iLf＞Ic－3L時為連續狀態，否則為斷續狀態。斷續時的工作波形如圖1所示。

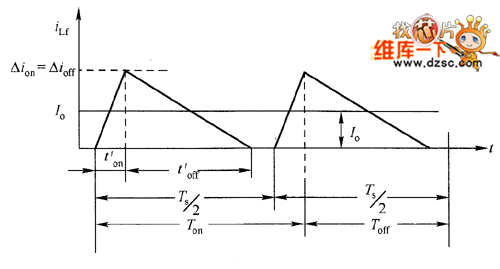

　　圖1 Buck三電平工作電感電流不連續波形圖

　　圖中△ion、△ioff為穩態時電感電流上升與下降的增量，經歷的時間為ton、toff，它們之間的關系為：

　　用占空比Du為參變量畫出轉換器的用標幺值表示的外特性曲線，如圖1所示。在圖中標出了三電平區與兩電平區。
