基本型/Buck三電平轉換器
出處：kevin_0715 發布于：2008-10-06 16:22:00
Buck三電平轉換器的電路如圖1所示。此電路比前面介紹的Buck基本型電路增加了電容C1、C2、開關管V2和二極管D3幾個元件。
圖1 Buck三電平轉換器電路
當開關管V1、V2兩管的占空比DU>0.5時，其工作波形如圖1所示。其電路的工作原理如下。

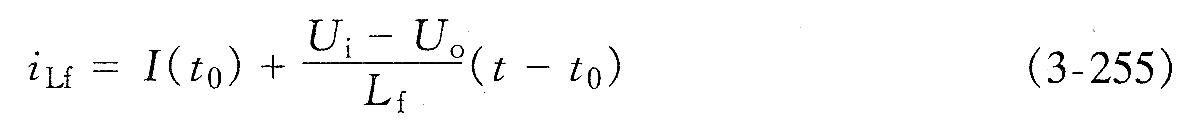

(1)在tO~t1期間，開關管V1和V2同時導通，電感電流iLf線性增加：
(2)在t1~t2期間，開關管V2關斷，V2承受的電壓應力為Ui/2，開關管V1及二極管D2導通，電流iLf線性減?。?/FONT>

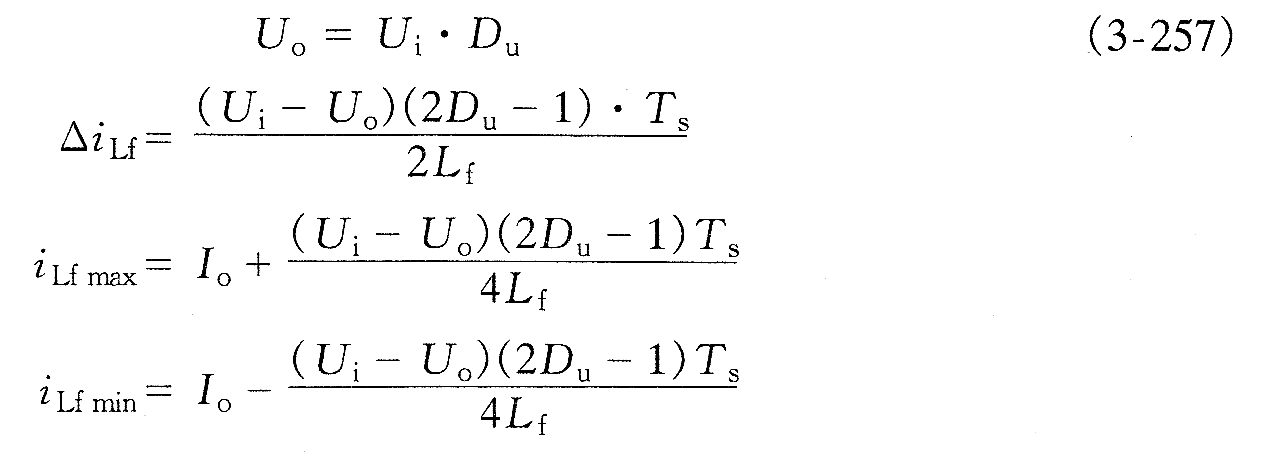

(3)在t2~t3和t3~t4期間，分別與tO~t1和tl~t2期間相同，在此不再重復。按照前面基本型Buck PWM DC/DC轉換器的分析方法，可以得到以下的關系式：
式中，
為負載電阻(Ω)。
如圖1所示，當開關管V1、V2兩管的占空比DU，＜0.5時，雖然它是Buck三電平電
路，但卻是工作在兩電平狀態，此時的工作波形如圖2所示。

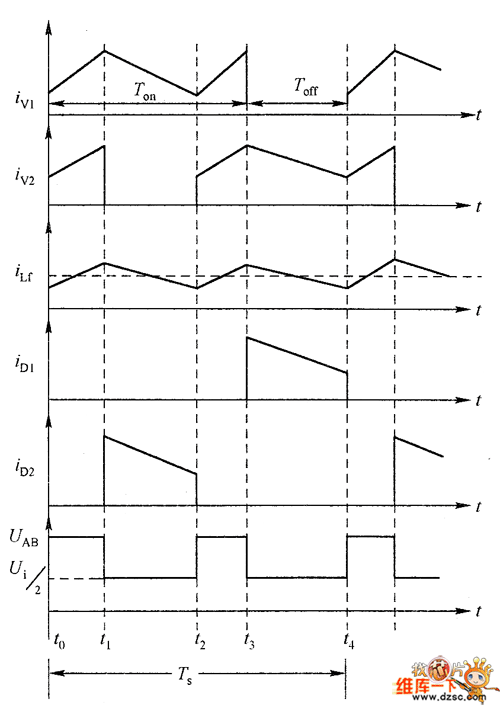

圖1 Buck三電平轉換器的工作波形

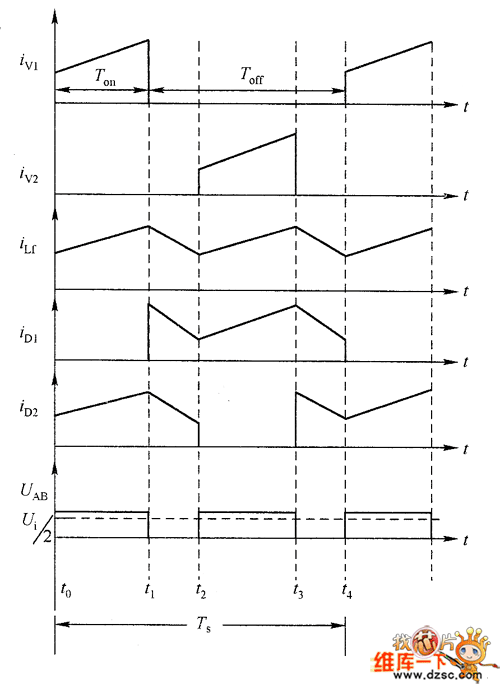

圖2 Buck三電平轉換器工作在兩電平的波形

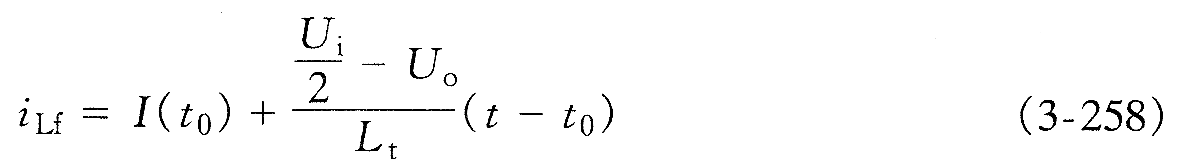

(1)在t0~t期間，開關管V1和二極管D2導通，流過電感Lf的電流iLf線性增加：
此時未導通的二極管D1，及開關管V2只承受Ui/2電壓應力。

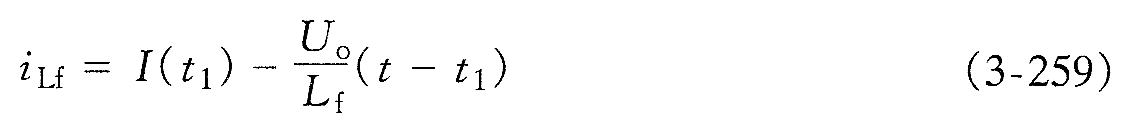

?。?）在t1~t2期間，開關管V1關斷，V2仍未導通，在電感Lf的作用下，二極管D1、D2導通，構成續流回路，回路中A點和B點之間的電壓UAB=0，開關管v1和V2各承受Ui/2的電壓應力。電感電流iLf線性減?。?/FONT>
（3）在t1～t3和t3～t4期間，分別與t0～t1和t1～t2期間相同，在此不重復。

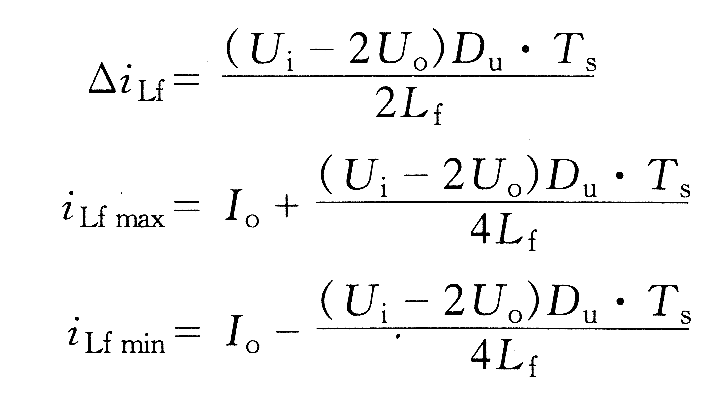

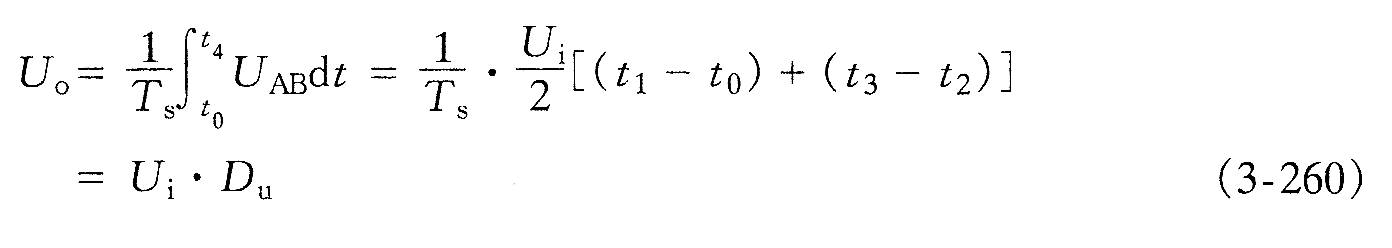

仿照前面基本型Buck PWM DC/DC轉換器的分析方法，可以得到下列各式：
兩電平時：
