并聯輸入、同一濾波電感輸出電路
出處:尤新亮 發布于:2008-10-06 15:18:26

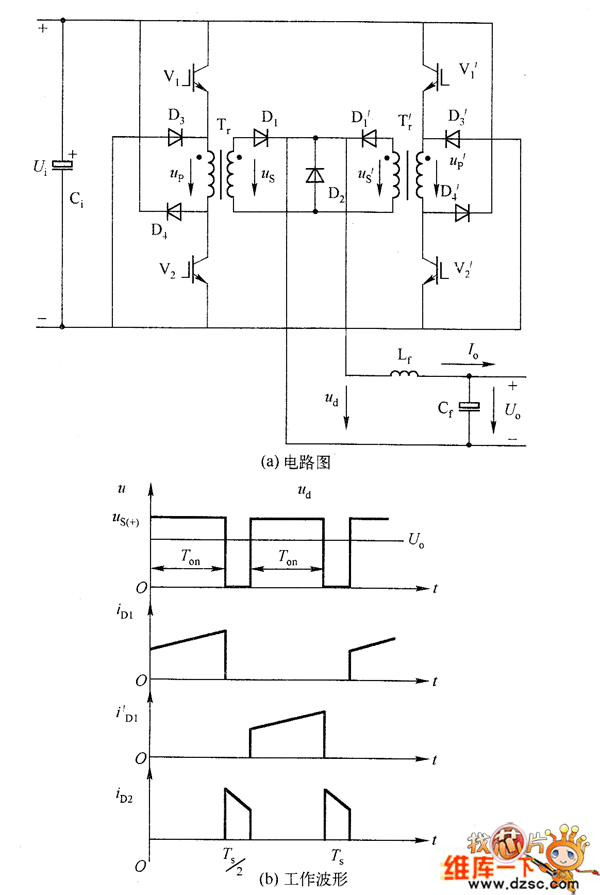

兩個雙管正激式轉換器并聯輸入、同一濾波電感輸出的電路及其工作波形如圖1所示,其中圖是電路圖,圖是波形圖。兩個正激式轉換器的初級電路在電路圖的左、右兩側,兩個次級電路在中間,共用一個續流二極管碭和濾波電感Lf。此電路有以下特點。

圖1 并聯輸入同一濾波電感輸出電路及其工作波形
1.兩個雙管正激式轉換器的初級并聯
每個轉換器的輸人電壓Ui等于前級電路供給的電壓。例如,選500 V耐壓的開關管,當輸入直流電壓為400 V時,應選用并聯型。輸入總電流Ii2為兩個正激式轉換器各自的輸入電流Ii、Ii之和,兩個轉換器采用分別驅動時,總輸人電流的電流波動較小,脈動頻率為開關頻率的兩倍。
2兩個半波整流的合成
兩個單正激式轉換器的高頻整流二極管D1、D1分別在Ton和Ton,期間輸出電壓Ud及電流iD1、iD1如圖1(b)所示,其他時間由續流二極管D2續流,輸出電壓為:
可見,當Uo相同時,所需變壓器次級電壓US(+)僅為單正激式轉換器的1/2。電感電壓ULf=Us(+)-U較小,其輸出脈動電壓表示式與圖1所示的電路相同(見式(3-248))。
