雙管正激式轉換器的能量反饋電路/吸收電容預充電過程
出處：t14495716 發布于：2008-10-06 15:25:53
每個開關周期當開關管V1、V2開通時，先要對電容C1、C2預充電，路徑如圖1(b)所示，輸入電壓Ui的正、負兩端連接到變壓器的初級，產生初級繞組電流；又經C2、L、D7、C1）路徑，對電容C2、C1諧振充電，使仍UC1＋UC2Q＝2Ui，取UC1＝UC2＝Ui。

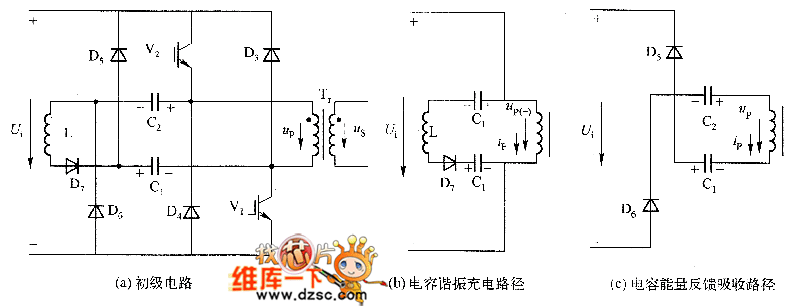

圖3－36 有能量反饋吸收電路的雙管正激式轉換器初級電路及吸收路徑
