對于100W以下的小功率PWM DC/DC轉換器，只用一個開關管、一個開關二極管、一個電感和一個電容，就可以組成一臺非隔離式（Non-Iso1ated）DC/DC轉換器。這是各種PWM DC/DC轉換器中電路簡單的一種。其主電路的是“三端PWM開關”，它表示PWM DC/DC轉換器中“三端 PWM開關”不同的組合，如開關管、開關二極管和電感的不同組合，可以使PWM DC/DC轉換器具有不同的降壓（Buck）、升壓（Boost）和升降壓（Buck-Boost）功能。PWM DC/DC轉換器中三端PWM開關模型如圖1所示。

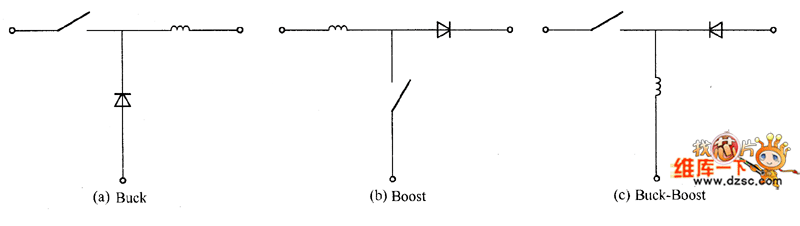

　　如圖1 PWM DC/DC轉換器中三端PWM開關模型

　　在如圖1（a）、（b）、（c）所示的電路中，三端PWM開關模型的左端口接直流輸入電壓U，右端口接輸出濾波電容和負載，就可以分別得到Buck、Boost和Buck-Boost PWM DC/DC轉換器的主電路如圖2所示。由如圖2可知，這三種PWM DC/DC轉換器的輸入和輸出是通過電感耦合的。

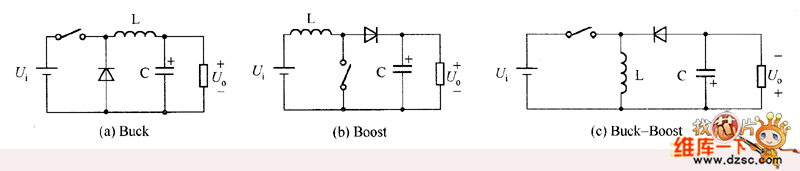

　　如圖2 三種PWM DC/DC轉換器

　　在高頻PWM脈沖控制下，以一定的占空比（Duty Cyc1e Ratio，或稱導通比）重復導通和關斷轉換器中的PWM開關組合，對直流輸入電壓U，進行斬波9形成高頻脈沖方波電壓，再經過濾波器濾波后接入負載。
