鎳鎘電池充電器(四)
出處:chunyang 發布于:2007-09-24 10:38:40
本例介紹的鎳鎬電池充電器,采用脈動直流電壓對電池充電 (可充4節電池),電池充滿電后能自動停充,使用安全可靠。
電路工作原理

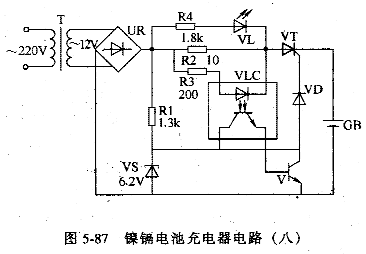

該鎳鎬電池充電器電路由電源變壓器T、整流橋堆UR、晶閘管VT、光藕合器VLC、晶體管V、穩壓二極管VS、二極管VD、充電指示發光二極管VL和電阻器Rl~R4組成,如圖5-87所示。

交流220V電壓經T降壓、UR整流后,產生l2V左右的脈動直流電壓。
當剛接通電源時,整流輸出電壓低于被充電電池GB兩端電壓,此時晶閘管VT反向截止,VL不發光。隨著輸出電壓的升高,VS兩端電壓達到其穩壓值 (VS的穩壓值等于電池GB充滿電后的端電壓加上0.4V電壓)時,VT受觸發而導通,電池GB開始充電。
VT導通后,VL發光,VLC內部的發光二極管和光敏三極管均導通,使V導通,VD截止,VT的觸發電壓消失。當整流輸出電壓下降至電池電壓時,VT因電流過零而自行關斷。當整流輸出電壓升高、VS兩端電壓達到其穩壓值后,VT又導通,繼續對GB充電。如此周而復始,直到電池GB充滿電后,VT才保持截止?fàn)顟B(tài),VL熄滅,指示充電結束。
元器件選擇
Rl、R3和R4均選用1/4W碳膜電阻器;R2選用lW金屬膜電阻器。
VD選用1N4148型硅開關二極管。
VL選用φ3或φ5mm的普通發光二極管。
VS選用1/2W、6.2V的硅穩壓二極管 (穩壓值應比被充電池充滿電時的端電壓高0.4V)。
UR選用2A、5OV的整流橋堆。
V選用C8050或S8050型硅NPN晶體管。
VT選用MCRl00-6或MCRl00-8型晶閘管,
T選用8~1OW、二次電壓為l2V的電源變壓器。
