本例介紹一款采用555時基集成電路制作的鎳鎘電池快速充電器，它采用脈沖調寬技術，對電池先大電流放電，然后再短時間大電流放電，保持電池內部壓力平衡,實現快速充電。電池充滿電后，充電器能自動關斷。
　　電路工作原理

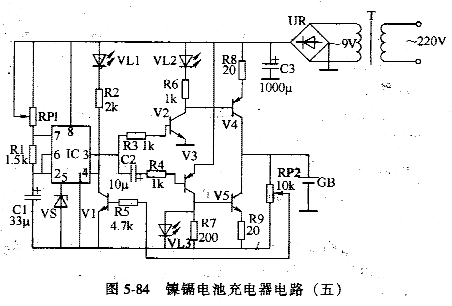

　　該鎳鎘電池充電器電路由電源電路、振蕩器、充電電路、放電電路和控制電路組成，如圖s-84所示。


　　電源電路由電源變壓器T、整流橋堆UR、濾波電容器C3組成。
　　振蕩器由時基集成電路IC、電位器RPl、穩壓二極管VS、電容器Cl和電阻器Rl組成。充電電路由晶體管V2、V4、發光二極管VL2和電阻器R3、R6、R8組成。放電電路由晶體管V3、V5、發光二極管VL3、電阻器R4、R7、R9和電容器C2組成?？刂齐娐酚删w管Vl、發光二極管VL1、電阻器R2、R5和電位器RP2組成。交流220V電壓經T降壓、UR整流及C3濾波后，產生+lOV電壓供給振蕩器和充、放電電路。振蕩器振蕩工作后，從IC的3腳輸出方波脈沖信號 （該脈沖高電平時間長，低電平時間短)，當振蕩器輸出的方波脈沖為正脈沖時，V2和V4導通,電池GB開始充電，同時充電指示發光二極管VL2點亮。當振蕩器輸出的方波脈沖為負脈沖時，V2和V4截止，V3和V5導通，電池GB通過V5和R9放電，同時放電指示發光二極管VL3點亮。當電池GB充滿電后，晶體管Vl導通，使IC的4腳(復位端)，變?yōu)榈碗娖?，振蕩器停振，IC的3腳無輸出，充、放電電路均停止工作，同時充滿電指示發光二極管VL3點亮。調整RPl的阻值，可改變振蕩器的輸出波形，從而改變電池放電時間。調整RP2的阻值，使Vl在電池充滿電后立即導通。改變R8的阻值，可以調整充電電流的大小;改變R9的阻值，可以調整放電電流的大小。
　　元器件選擇
　　Rl~R7均選用1/4W碳膜電阻器;R8和R9均選用lW金屬膜電阻器。
　　Cl和C2均選用耐壓值為l6V的鋁電解電容器；C3選用耐壓值為25V的鋁電解電容器。
　　RPI和RP2均選用小型實心電位器。
　　VLl~VL3均選用φ3mm的發光二極管，VLl選紅色，VL2選綠色。VL3選黃色。
　　VS選用2CW55或2CWl4型硅穩壓二極管。
　　UR選用2A、5OV的整流橋堆。
　　Vl選用3DG6或S9013型硅NPN晶體管;V2選用3DGl2或C8050型硅NPN晶體管;V3選用3AX31或3AX81型鍺PNP晶體管;V4選用BD234或3CF3A型硅PNP晶體管;V5選用BD233或3DD61B型硅NPN晶體管。
　　IC選用NE555型時基集成電路。
