本例介紹的鎳鎘電池充電器，可以選擇充電電流，在電池充滿電后能從恒流充電狀態自動轉入恒壓充電狀態，以保持電池容量。
　　電路工作原理

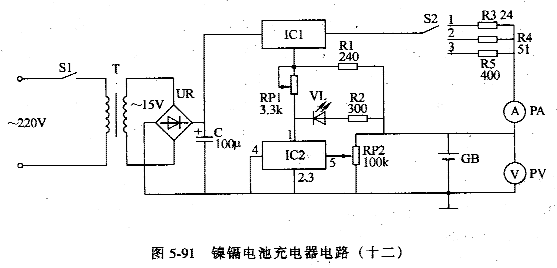

　　該鎳鎘電池充電器電路由電源穩壓電路、充電電流選擇電路和電子開關電路等組成，如圖5-91所示。

　　電源穩壓電路由電源開關SI、電源變壓器T、整流橋堆UR、濾波電容器C、三端穩壓集成電路ICl、電位器RPI、電阻器R1、R2、發光二極管VL和電壓表PV等組成。
　　電子開關電路由電子開關集成電路IC2和電位器RP2記組成。
　　充電電流選擇電路由選擇開關S2、限流電阻器R3~R5和電流表PA組成。
　　接通電源開關S1，交流220V電壓經T降壓、UR整流、C濾波，IC1穩壓后，產生3~l2V直流電壓 (調節RPl的阻值，可以改變輸出電壓值)，該電壓經S2和R3(或R4、R5)限流后，通過電流表PA為電池GB充電。
　　S2用來選擇充電電流。將S2置于 "Ⅰ"檔時，充電電流為500mA左右;將S2置于"Ⅱ"檔時，充電電流為250mA左右;將S2置于"Ⅲ"擋時，充電電流為30mA左右 (用于涓流充電)。
　　電子開關電路用來檢測電池GB的充電電壓。剛開始充電時，由于GB電壓低，不足以使IC2內部的電子開關導通，電流為恒流充電。當電池充電至設定電壓(通過調節RP2來設定)時，IC2內部的電子開關導通，GB進入恒壓充電狀態，同時VL點亮，指示電池已充滿電。
　　元器件選擇
　　Rl和R2均選用1/4W碳膜電阻器;R3選用2W金屬膜電阻器;R4選用IW金屬膜電阻器;R5選用1/2W金屬膜電阻器。
　　RPl和RP2均選用小型實心電位器。
　　C選用耐壓值為25V的鋁電解電容器。
　　VL選用φ3mm紅色發光二極管。
　　UR選用2A、5OV的整流橋堆。
　　ICl選用LM317型三端穩壓集成電路;IC2選用TWH8778型電子開關集成電路。
　　S1選用5A、250V的交流開關;S2選用單極三位轉換開關。
　　T選用8~1OW、二次電壓為15V的電源變壓器。
　　PA選用0~500mA的直流電流表。
　　PV選用0~25V或O~5OV的直流電壓表。
