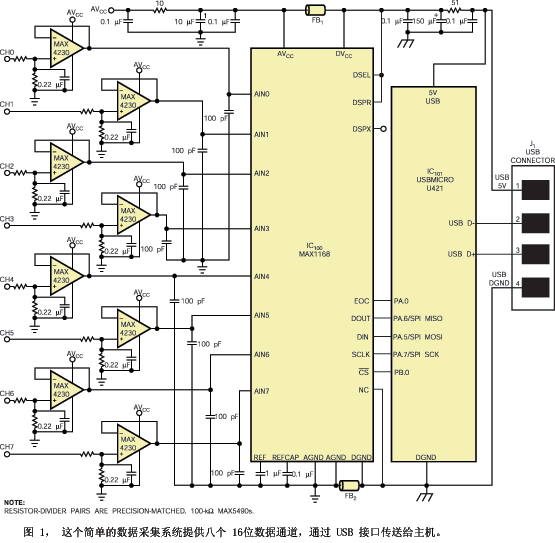

USB已經成為連接PC的接口選擇。所有現代PC上都有USB接口，它提供標準化的連接器，可以為外設提供5V電源，以及多達100mA的電流。圖 1 中的電路組合了Maxim公司(www.maxim-ic.com)的一片低功耗16位ADC MAX1168，與一個小型USB接口模塊，構成一個簡單的八通道、16位測量系統。MAX1168有八個輸入通道、一個SPI（串行外設接口）端口、一個4.096V基準電壓，以及一個時鐘振蕩器。MAX1168工作在5V電壓下，可以轉換為單個通道、在一個通道上完成多次轉換，或者順序掃描多個通道，并在片上存儲測量的數據。

　　USBmicro公司(www.usbmicro.com)的U421 USB 接口模塊基于Cypress(www.cypress.com)的CY7C63743控制器，提供多至16 I/O線以及一個將某些I/O線用作 SPI 端口的選項，可選時鐘速率62.5 kHz、500 kHz、1 MHz或2 MHz。U421上的硬件可以訪問 SPI 讀寫設備，器件的通用I/O線可以作為從選擇線，應付多種SPI設備。一個I/O線用于控制MAX116 8的片選輸入。當與HID（人/機接口設備）一起使用時，U421 USB控制器能夠以高達800字節/秒的速度傳輸數據。USB端口增加了降低噪聲的濾波功能，并能為電路提供5V電源。
　　MAX1168的采樣保持電路必須采集輸入電壓，并在3ms時間內為其45 pF的保持電容器充電，因而需要一個快速放大器來減小采集誤差。MAX4230現有雙芯和四芯版，提供10 MHz帶寬、2V/ms轉換速率、滿擺幅的輸入與輸出，以及在5V 電壓或低至2.7V電壓下運行的能力。MAX4230的偏置電流典型值為50 pA，可以在不影響情況下有相當高的輸入阻抗。
　　為提供過壓保護以及輸入電壓定標功能，每個緩沖放大器的輸入端都有一個100kΩ精密匹配的電阻分壓器。本應用使用了Maxim公司的 MAX5490VA10000 10:1分壓器，它提供1/11的定標因數，可以在687.5mV分辨率下達到45V的可讀輸入。
　　評估軟件用微軟(Microsoft) Visual Basic.Net標準版，該軟件通過USBm.dll（動態鏈接庫）文件為 U421提供指令。演示程序設置MAX1168掃描所有八個通道，并顯示結果。當運行程序時，可以用VB(Visual Basic) 方式設置輸入分壓器的基準電壓、選擇掃描時間，以及啟用八個輸入通道中的任意一個作屏幕顯示（圖2）。
