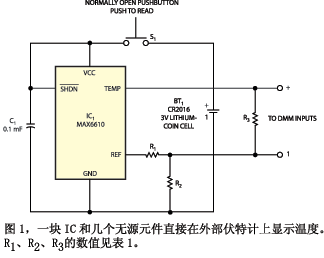

對于電子線路的故障排除和調試，圖1中的簡單溫度測量探頭可充當一種不可缺的工具。如需測量幾個點的溫度，可為IC₁(Maxim MAX6610)配備一個探頭，或者可以地將一個或多個器件整合到印制電路板上，或把它們連接到各個元件。電阻器R₁、R₂、R₃把電路的溫度定標電壓輸出設定為各個值（表1）。圖2展示了電路在各個溫度的代表性輸出。

　　可在任何DVM（數字伏特計）或手持DMM（數字萬用表）上顯示電路與溫度成比例的直流輸出電壓。該電路依靠標稱電壓為3V的電源（比如一對AA堿性電池），僅消耗 200mA電流。如果為該電路配備常開型瞬間接觸按鈕開關，則CR2016 紐扣式鋰電池能使該電路連續工作數百小時或數年。

　　如需產生圖3中的誤差曲線，可把該電路和鉑電阻標準溫度計浸沒在溫控式油槽中。該電路關于標準溫度計的相對誤差在 -40℃~ +125℃，范圍僅變化4℃。MAX6610的數據資料包含了關于溫度測量誤差和輸出范圍的更多信息（見參考資料1）。

　　如需把該電路用作溫度探頭，可把一段5mm長直徑為1mm的非絕緣銅線直接焊接到IC₁的 GND 引腳的小尺寸銅焊盤上

。該導線應該與GND引腳建立熱和電接觸，從而提供一條從傳感IC到探測點的低熱阻路徑。如需增加機械支持，可把導線粘接到印制電路板。熱損耗會影響溫度測量的，并且為了把從探頭到印制電路板的熱損耗減少到程度，可使用長而細的銅跡線來建立從IC₁到它的支撐元件的電連接。
　　把MAX6610用作印制電路板溫度傳感器，這與把它用作溫度探頭有些不同。對于板溫傳感，IC₁必須駐留在與板保持緊密熱接觸的位置，應把大的銅面積直接連接到IC的引腳，并在銅面積和IC的引腳之間使用短而粗的跡線，或根本不使用跡線。銅面積提供了與板的熱接觸以及板和傳感器之間的良好熱轉移，由此保證了的溫度讀數。

參考資料
1. "Precision, Low-Power, 6-pin SOT23 Temperature Sensors and Voltage References," MAX6610/6611 data sheet, Maxim Integrated Products, November 2003, https://pdfserv.maxim-ic.com/en/ds/MAX6610-MAX6611.pdf.
