使用MAX6954驅動14段LED顯示器
出處:HWM 發布于:2007-11-30 11:47:52
MAX6954是一個通用顯示驅動器,能夠通過一個串口控制多個分立、7段、14段或16段LED顯示器。本篇應用筆記介紹驅動8位單色、14段LED顯示器的典型應用與配置。
有關MAX6954 的詳細信息請參考MAX6954的數據資料。
應用筆記"使用MAX6954驅動7段LED顯示器" 和"使用MAX6954驅動16段LED顯示器" 與本文類似,分別介紹了如何配置MAX6954驅動7段和16段顯示器。

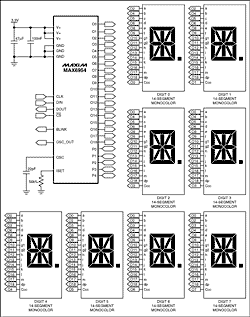

圖1. MAX6954驅動14段顯示器電路
表1.與八位14段顯示器連線表


圖2. 14段顯示器的段標識
