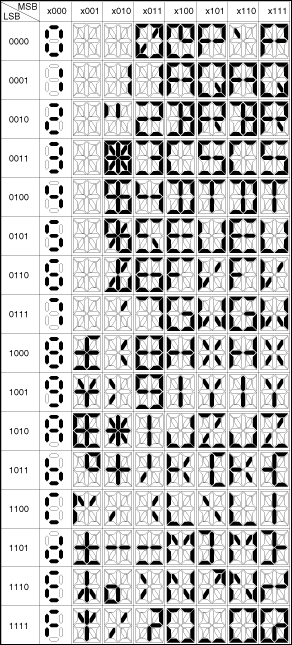

MAX6954的一個常見應用是驅動多達8位的16段單色LED。本篇應用筆記指導用戶如何連接MAX6954與16段顯示器，以及如何配置其內部寄存器控制顯示內置字模中的104個字符。

       MAX6954使用一種交替改變驅動器端口極性的復用技術來減少引腳數目。這與驅動器陰極和陽極引腳單獨使用的標準LED復用連接方式不同。應用筆記"Charlieplexing - Reduced Pin-Count LED Display Multiplexing"對這一技術進行了討論。表1為MAX6954與16段顯示器的連線表，此表兼容于MAX6954的復用配置及其104個字符的內置字模。表1中的字母對應于圖2中的段標識。圖1為MAX6954驅動八位16段顯示器的電路示意圖。

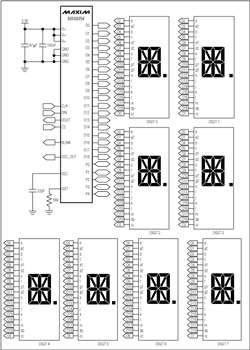

                                圖1. MAX6954 16段顯示應用電路


                                    圖2. 16段顯示器的段標識
       表1.與八位16段顯示器連線表


       完成MAX6954與16段顯示器連線后，可利用顯示測試模式檢查連線正確性。顯示測試模式不受控制和數據寄存器影響，點亮顯示器所有的段，但不改變任何寄存器內容。向寄存器0x07寫入0x01啟動顯示測試模式。測試模式下顯示器如果有不亮的段則說明連線有誤。向寄存器0x07寫入0x00退出顯示測試模式。

       完成連線檢查后，需要按驅動16段顯示器的要求設置MAX6954寄存器值。表2包括MAX6954一些重要寄存器的上電初始值。 MAX6954初次上電時處于關斷模式，各位顯示消隱，選擇16段字模并將掃描位數設為，即八位。譯碼模式寄存器（0x01）和數字類型（0x0C）的默認值適用于16段顯示器。
