MAX6954是一個通用顯示驅動器，能夠通過一個串口控制多個分立、7段、14段或16段LED顯示器。本篇應用筆記介紹驅動8位單色、7段LED顯示器的典型應用與配置。
有關MAX6954的詳細信息請參考MAX6954的數據資料。

       應用筆記"使用MAX6954驅動16段LED顯示器" 和"使用MAX6954驅動14段LED顯示器" 與本文類似，分別介紹了如何配置MAX6954驅動16段和14段顯示器。

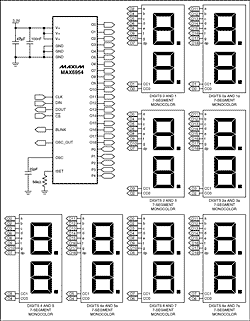

                                   圖1. MAX6954驅動7段顯示器電路
       MAX6954的一個常見應用是驅動多達16位的7段單色LED。本篇應用筆記指導用戶如何連接MAX6954與7段顯示器，以及如何配置其內部寄存器控制顯示十六進制字符。

       MAX6954使用一種交替改變驅動器端口極性的復用技術來減少引腳數目。這與驅動器陰極和陽極引腳單獨使用的標準LED復用連接方式不同。應用筆記 "Charlieplexing - Reduced Pin-Count LED Display Multiplexing" 對這一技術進行了討論。表1為MAX6954與7段顯示器的連線表，此表兼容于MAX6954的復用配置及其十六進制字符的內置字模。表1中的字母對應于圖2中的段標識。圖1為MAX6954驅動十六位7段顯示器的電路示意圖。

       表1.與16位7段顯示器連線表


       完成MAX6954與7段顯示器連線后，可利用顯示測試模式檢查連線正確性。顯示測試模式不受控制和數據寄存器影響，點亮顯示器所有的段，但不改變?nèi)魏渭拇嫫鲀?nèi)容。向寄存器0x07寫入0x01啟動顯示測試模式。測試模式下顯示器如果有不亮的段則說明連線有誤。向寄存器0x07寫入0x00退出顯示測試模式。

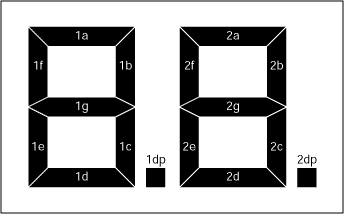

                                             圖2. 7段顯示器的段標識
       完成連線檢查后，需要按驅動7段顯示器的要求設置MAX6954寄存器值。表2包括MAX6954一些重要寄存器的上電初始值。MAX6954初次上電時處于關斷模式，各位顯示消隱，選擇7段字模并將掃描位數設為，即八位。通過向寄存器0x0C寫入0xFF可將MAX6954設置成驅動7段顯示器的模式。譯碼模式寄存器（0x01）的默認值適用于7段顯示器。
