安華高面向工業應用角度檢測推出磁性編碼器AEAT-60xx
出處：lijunwen 發布于：2007-11-20 10:06:01

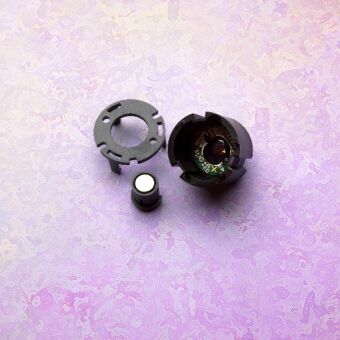

AEAT-60xx系列非接觸式磁性編碼器采直徑23mm的圓柱型封裝，大約只有2.5毛錢美元錢幣大小，高度為23mm，為設計人員提供采用小型封裝的角度檢測集成解決方案。在價格競爭力上，售價只有其他密封型編碼器供貨商所提供編碼器產品的一半，AEAT-60xx編碼器系列在設計上主要面向超高溫度運作下的工業應用提供可靠的性能表現。
目前工業應用設計由于面臨終端產品在尺寸上持續縮小，同時設備功能卻不斷增加的趨勢，而需要更小型且更可靠的編碼器產品，因此，設計者無不加大力度尋找能夠使用在反饋系統中，更加、更為可靠且成本更低的更小型編碼器，Avago的AEAT-60xx系列磁性編碼器在設計上完夠符合這些設計需求。
采用磁性傳感技術，AEAT-60xx系列能夠在啟動時提供角度檢測，分辨率可達0.0879度(12位版本)或0.35度(10位版本) ，相當于每轉4096或1024的位置，同時在速度上并沒有上限，只有在速度增加時每轉的采樣數會降低。
Avago的AEAT-60xx系列磁性編碼器擁有完整的封裝，并提供4、6與8mm的外殼直徑，此外并提供有未封裝的PCB版本。
功能特點
組裝容易不需信號調整
非接觸式傳感技術
提供10或12位分辨率
直接通過PCB連接
采同步串行接口輸出位置信息(二進制形式)
寬廣工作溫度范圍：-40℃到+125℃
角度位置檢測
采單一3.3V或5V電源
編碼誤差±1 LSB
符合RoHS指令要求
Avago的AEAT-60xx系列磁性編碼器提供有以下形式選擇
AEAT-601x-A06(6mm標準外殼)提供10或12位版本
AEAT-601x-A0x提供4mm與8mm外殼選擇
可依需求提供無封裝PCB形式版本
