本例介紹的衛生間門控開關，具有電路簡單、容易制作、不需調試等特點，可用于衛生間換氣扇的控制。
　　電路工作原理

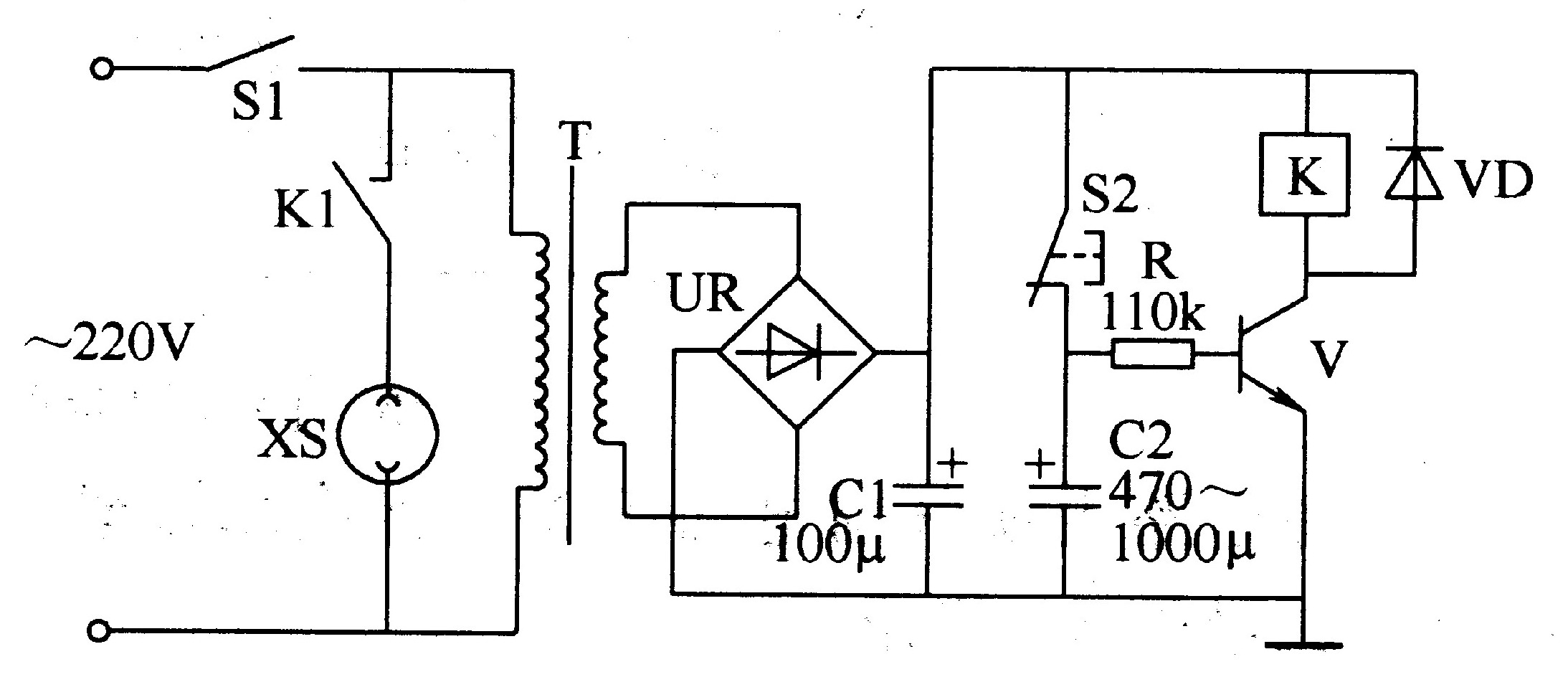

　　該衛生間門控開關電路由電源電路和控制電路組成，如圖3-55所示。

　　電源電路由電源開關S1、電源變壓器T、整流橋堆UR和濾波電容器Cl組成。
　　控制電路由門控開關S2、電阻器R、延時電容器C2、晶體管V、繼電器K和二極管VD組成。
　　交流220V電壓經T降壓、UR整流及Cl濾波后，為控制電路提供+gV工作電源。
　　當衛生間的門被打開時，Sl接通，+9V電壓經S2和R加至V的基極，使V飽和導通，K吸合，其常開觸頭接通，換氣扇電動機M通電工作;同時，+gV電壓還經S2對C2快速充電。
　　當門關閉后，S2斷開，C2經R對V放電，使V維持導通，K仍保持吸合狀態，換氣扇繼續工作。當C2放電完畢，V截止，K釋放，換氣扇停止。
　　再次打開衛生間門時，電路重復以上工作過程。
　　元器件選擇
　　R選用1/4W碳膜電阻器或金屬膜電阻器。
　　Cl和C2均選用耐壓值為16V的鋁電解電容器。
　　VD選用1N4001或1N4007型硅整流二極管。
　　UR選用lA、5OV的整流橋堆。
　　V選用C8050或S8050、3DG8050型硅NPN晶體管。
　　T選用3W、二次電壓為gV的電源變壓器。
　　K選用4098型9V直流繼電器。
　　S1為原換氣扇插座的電源開關;S2為動斷 (常閉)型微動開關或按鈕。
