本例介紹的延時開關，能在人離開衛生間時關閉換氣扇電源開關后，使換氣扇仍延時工作3min左右再斷電，以排除衛生間異味。
　　電路工作原理

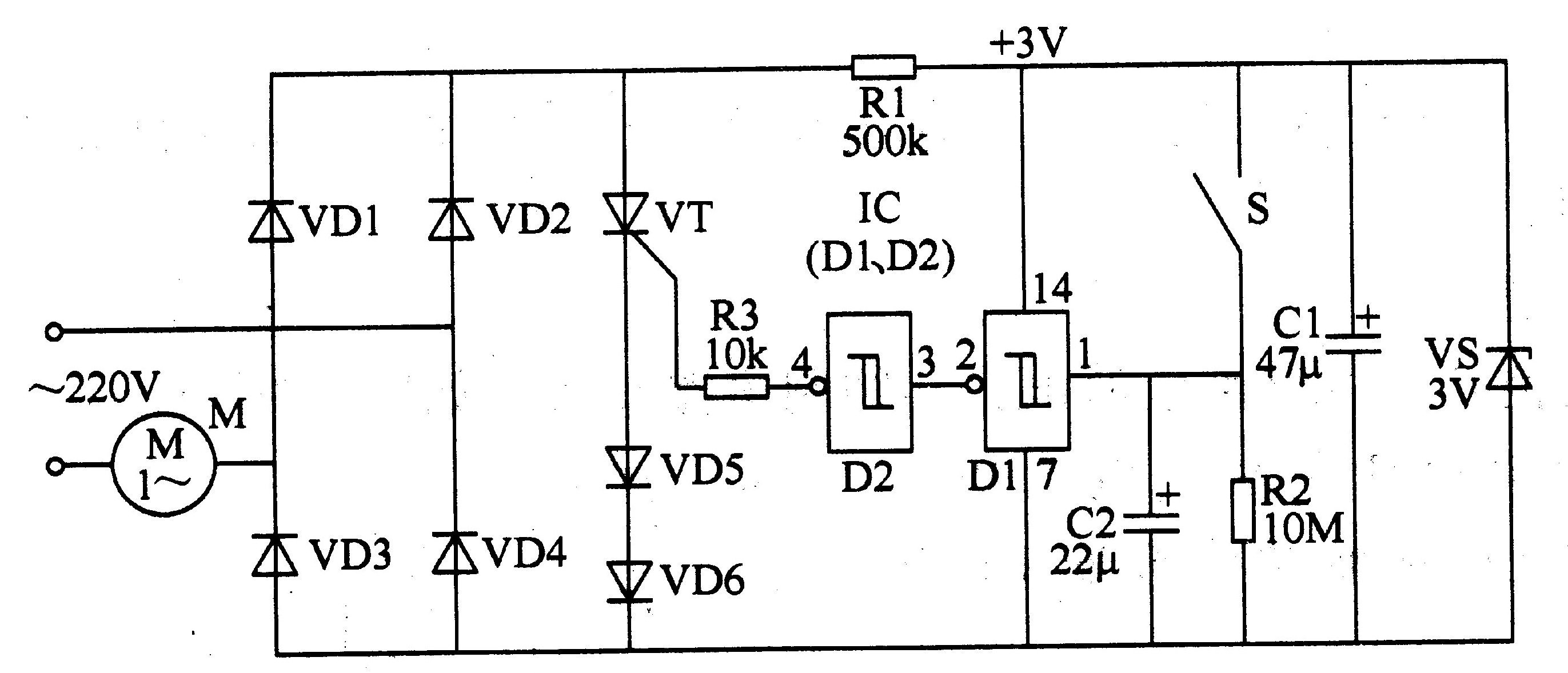

　　該換氣扇延時開關電路由電源電路和延時控制電路組成，如圖3-56所示。

　　電源電路由換氣扇電動機M、整流二極管VDl-VD4、限流電阻器Rl、濾波電容器Cl和穩壓二極管VS組成。
　　延時控制電路由晶閘管VT、二極管VD6、六非門施密特觸發器集成電路IC(DI、D2)、電阻器R2、R3、電容器C2和電源開關S組成。
　　交流220V電壓經M降壓、VD1-VD4整流、Rl限流、Cl濾波及VS穩壓后，為IC提供+3V工作電壓。
　　換氣扇電動機M的通斷由VT控制。在電源開關S斷開時，Dl輸大端為低電平，輸出端為高電平，LD2的輸出端為低電平，VT不導通，M不工作。
　　當主接通后，+3V電壓經S對C2充電，Dl的輸入端變?yōu)楦唠娖剑敵龆俗優榈碗娖?，D2的輸出端變?yōu)楦唠娖?，使VT受觸發而導通，M通電運轉。
　　當人離開衛生間時將S斷開，此時C2上所儲存的電荷經R2緩慢放電，使Dl的輸入端和D2的輸出端仍維持高電平，M繼續工作。約3min左右，C2放電結束，Dl的輸入端變?yōu)榈碗娖?，D2輸出低電平，使VT截止，M斷電停轉，從而達到了延時關羽換氣扇的目的。
　　調整R2的電阻值或C2的電容量，可改變換氣扇延時工作的時司。
　　元器件選擇
　　Rl選用1/2W金屬膜電阻器;R2和R3選用1/4W或1/8W金屬膜電阻器。
　　Cl和C2均選用耐壓值為I6V的鋁電解電容器。
　　VD1-VD6均選用1N4007型硅整流二極管。
　　VS選用1/2W、3.1V的硅穩壓二極管。
　　VT選用BTl69D型晶同管。
　　IC選用74HCl4型六非門施密特觸發器集成電路。
