本例介紹的衛生間門控開關，是用磁控門開關 (由安裝在門上的磁鐵和安裝在門框上的干簧管組成)通過電子電路來控制衛生間的照明燈與排風扇，具有使用方便、安全可靠等特點。
　　電路工作原理

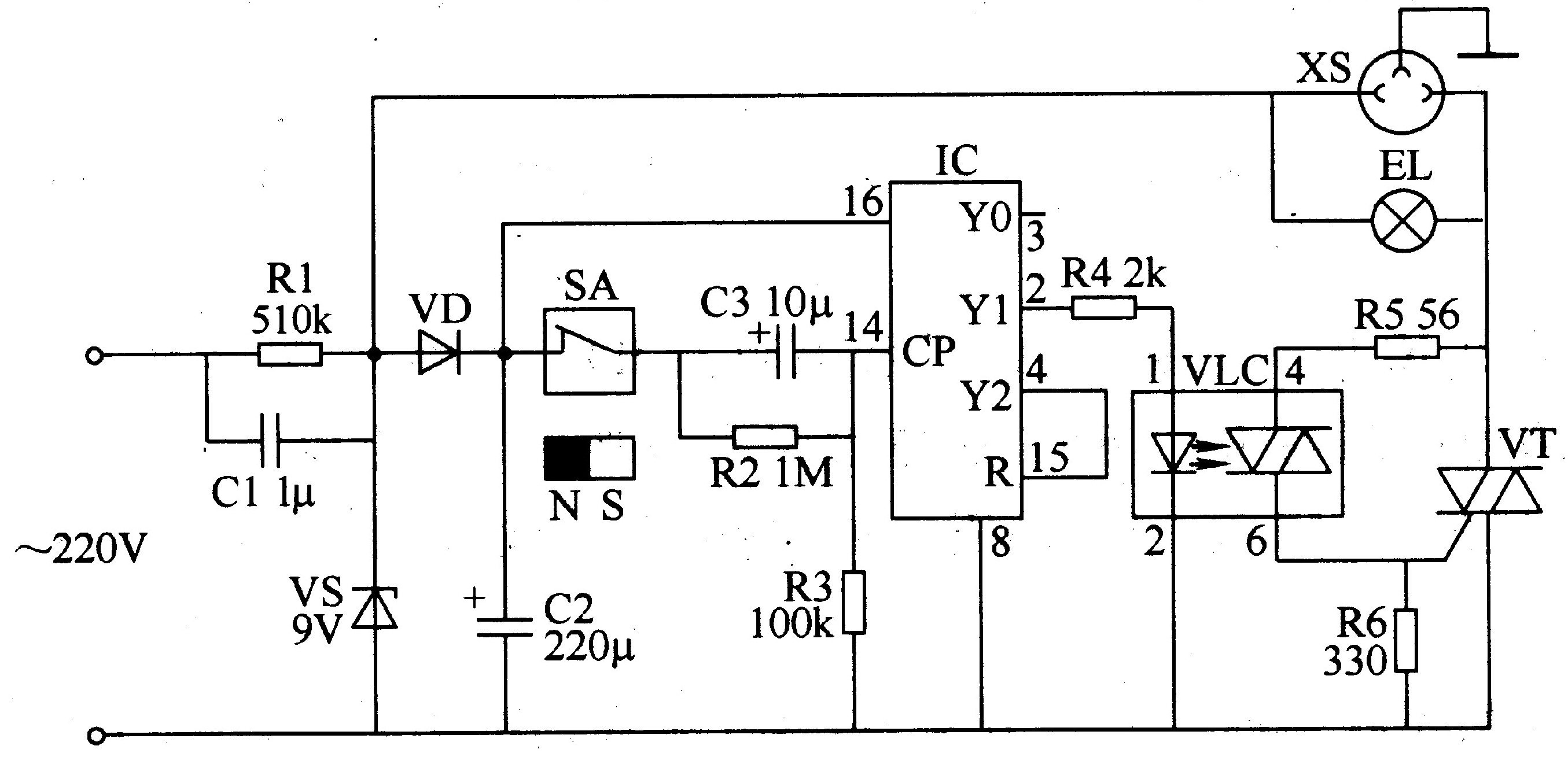

　　該衛生間門控開關電路由電源電路和控制電路組成，如圖3-54所示。

　　電源電路由降壓電容器Cl、電阻器Rl、整流二極管VD、穩壓二極管VS和濾波電容器C2組成。
　　控制電路由干簧管SA、電阻器R2-R6、電容器C3、計數/脈沖分配器集成電路IC、光耦合器VLC和晶閘管VT等組成。
　　交流2OV電壓經Cl降壓、VS穩壓、VD整流及C2濾波后，為lC提供9V直流電壓。
　　IC通電復位后，其YO端輸出高電平，Yl和Y2端均為低電平，開始對開門的次數進行計數。當衛生間的門處于關閉狀態時，干簧管SA在磁鐵的作用下，其內部觸頭處于關閉狀態，此時IC的CP端 (14腳)為低電平。當有人打開門迸人衛生間后再關上門時，干簧管SA內部觸頭接通后又斷開，在lC的CP端產生一個高電平脈沖 (作為計數脈沖)，使IC的YO端變?yōu)榈碗娖?，Yl端 (2腳)輸出高電平，VLC內部的發光二極管發光，光控晶閘管受光照射后導通，VT受觸發而導通，照明燈EL點亮，接在電源插座XS上的排風扇也通電工作。
　　當使用完衛生間、打開門后再關上時，IC的CP端又輸入一個計數脈沖，IC的Y2端 (4腳)輸出高電平，IC強制復位，YO端又輸出高電平，Yl端輸出低電平，VLC和VT均截止，EL熄滅，XS上電壓消失使排風扇停轉。
　　元器件選擇
　　Rl、R5和R6均選用1/2W金屬膜電阻器;R2-R4選用1/4W或1/8W金屬膜電阻器。
　　Cl選用耐壓值為400V以上的滌綸電容器或CBB電容器;C2和C3均選用耐壓值為I6V的鋁電解電容器。
　　VD選用1N4007型硅整流二極管。
　　VS選用lW、9·1V的硅穩壓二極管。
　　VT選用2A、400V的雙向晶閘管。
　　VLC選用MOC3020光耦合器。
　　IC選用CD4017型十進制計數/分頻器集成電路。
　　SA選用常閉型干簧管。
