本例介紹的吊燈紅外遙控開關，可用家用電器 (例如電視機、影碟機、錄像機等)的遙控器進行遙控開、關燈及燈光選擇操作。連續按動遙控器上任意鍵時，吊燈按第1組燈亮→第l、第2組燈均亮→3組燈全部點亮→3組燈全部熄滅→第1組燈亮…的順序循環變化。
　　電路工作原理

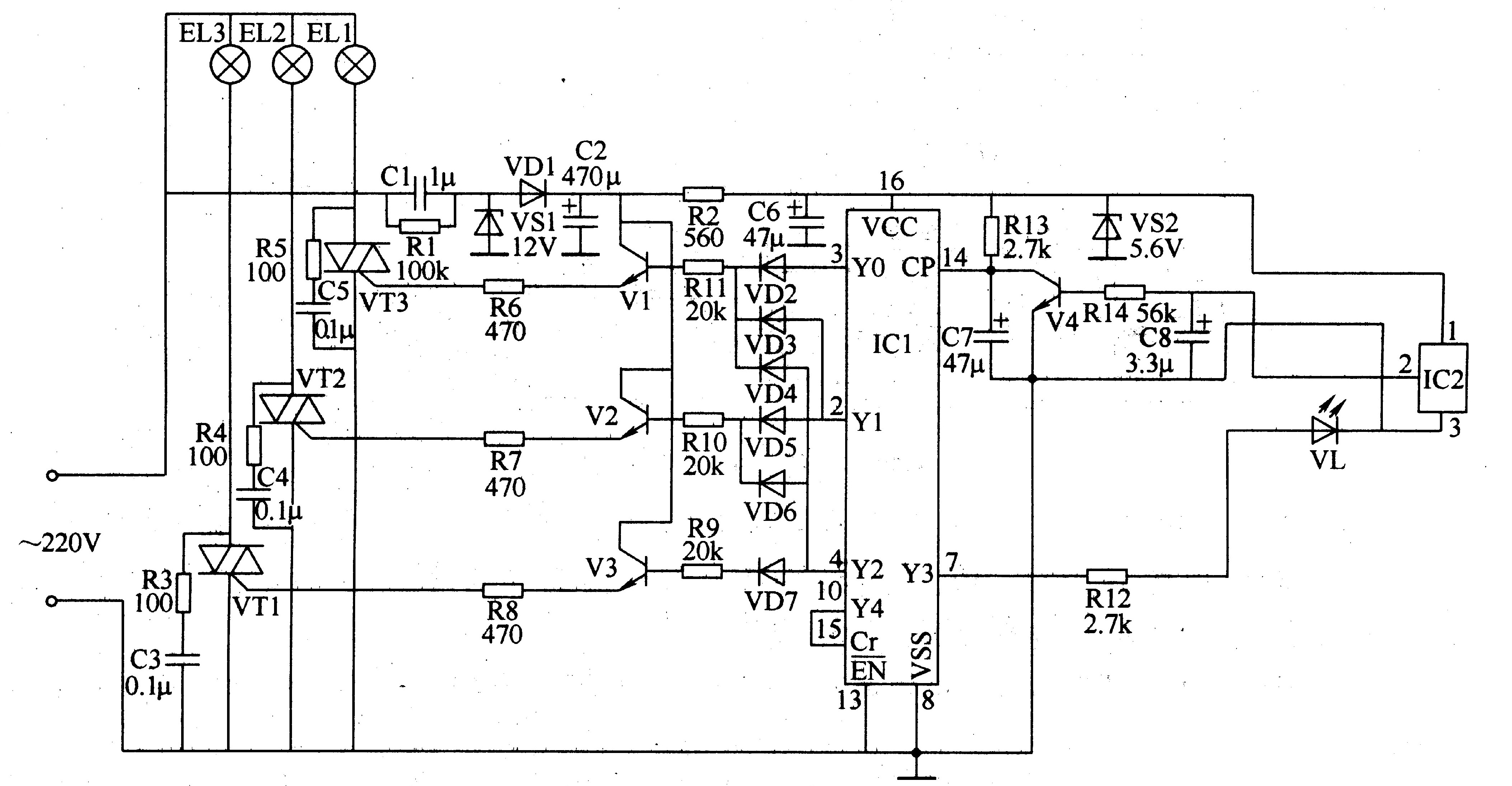

　　該吊燈紅外遙控開關電路由電源電路、紅外接收電路、計數/分配器和控制執行電路組成，如圖3-51所示。

　　電源電路由降壓電容器CI、電阻器Rl、R2、穩壓二極管VSl、VS2整流二極管VDl和濾波電容器C2、C6組成。
　　紅外接收電路由一體化紅外線接收頭IC2、電阻器R14、晶體管V4和電容器C8組成。
　　計數/分配器電路由十進制計數/脈沖分配器集成電路ICl、發光二極管VL、電阻器Rl2、Rl3、電容器C7和二極管VD2-VD7組成。
　　控制執行電路由晶體管Vl-V3、晶閘管VTI-VT3、電阻器R3-R11和電容器C3-C5組成。
　　交流220V電壓經Cl降壓、VS1穩壓、VDl整流及C2濾波后，為V1- V3提供l2V左右的直流工作電壓。該電壓還經R2限流、C6濾波及VS2進一步穩壓為5·6V，供給lCl和lC2。
　　在IC2未接收到紅外遙控信號時，其2腳輸出高電平，使V4飽和導通，ICl的14腳(CP端)為低電平。當按動一下遙控器上的任意功能鍵時，IC2將接收到紅外遙控信號，其2腳輸出一個低電平脈沖信號，使V4瞬間在IC1的14腳將產生一個高電平脈沖，此脈沖作為ICl第1個計數脈沖，ICl的YO端 (3腳)輸出高電平，使Vl導通，VTl受觸發而導通，將第1組照明燈ELl點亮。
　　第2次按動一下遙控器某按鍵時，V4又瞬間截止，IC1的14腳輸入第2個計數脈沖，其YO端變?yōu)榈碗娖剑琘I端 (2腳)輸出高電平，便Vl和V2均導通，VTl和VT2受觸發導通，第2組照明燈ELl和第2組照明燈EL2均點亮。
　　第3次按動一下遙控器某按鍵時，IC1的14腳輸入第3個計數脈沖，其Yl端變?yōu)榈碗娖?，Y2端 (4腳)輸出高電平，使Vl-V3和VTl-VT3均導通，3組照明燈 (ELl-EL3)均點亮。
　　第4次按動遙控器某按鍵時，lC1的14腳輸入第4個計數脈沖，Y3端 (7腳)輸出高電平，而YO-Y2端均輸出低電平，Vl-V3和VTl-VT3均截止，ELl-EL3均熄滅，Y3輸出高電平，將VL點亮。
　　再次按動遙控器某按鍵時，IC1的14腳輸入第5個計數脈沖，其Y4端 (10腳)輸出的高電平直接加至15腳 (Cr端)，便ICl強制復位，此時YO端又輸出高電平，Vl和VT又導通，ELl點亮，而ICl的Yl-Y4端又輸出低電平。
　　元器件選擇
　　Rl和R2均選用1/2W的金屬膜電阻器;R3-R14選用1/4W或1/8W的金屬膜電阻器。
　　Cl、C3-C5均選用耐壓值為400V以上的滌綸電容器或CBB電容器;C2選用耐壓值為25V的鋁電解電容器;C6-C8均選用耐壓值為16V的鋁電解電容器。
　　VDl選用1N4007型硅整流二極管;VD2-VD7均選用1N4148型硅開關二極管。
　　VSl選用lN4742(1W、l2V)型硅穩壓二極管;VSZ選用1N4734(1W、5.6V)型硅穩壓二極管。
　　VL選用φ5mm的紅色高亮度發光二極管。
　　Vl-V3均選用2SCl815或S9013、3DCl2型硅NPN晶體管。
　　VTl-VT3均選用TLC336A型 (3A、600V)雙向晶閘管。
　　ICl選用CD4017或CC4017型十進制計數/脈沖分配器集成電路;IC2選用TSOP1238或SFH506-38型一體化紅外接收頭。
