電路工作原理

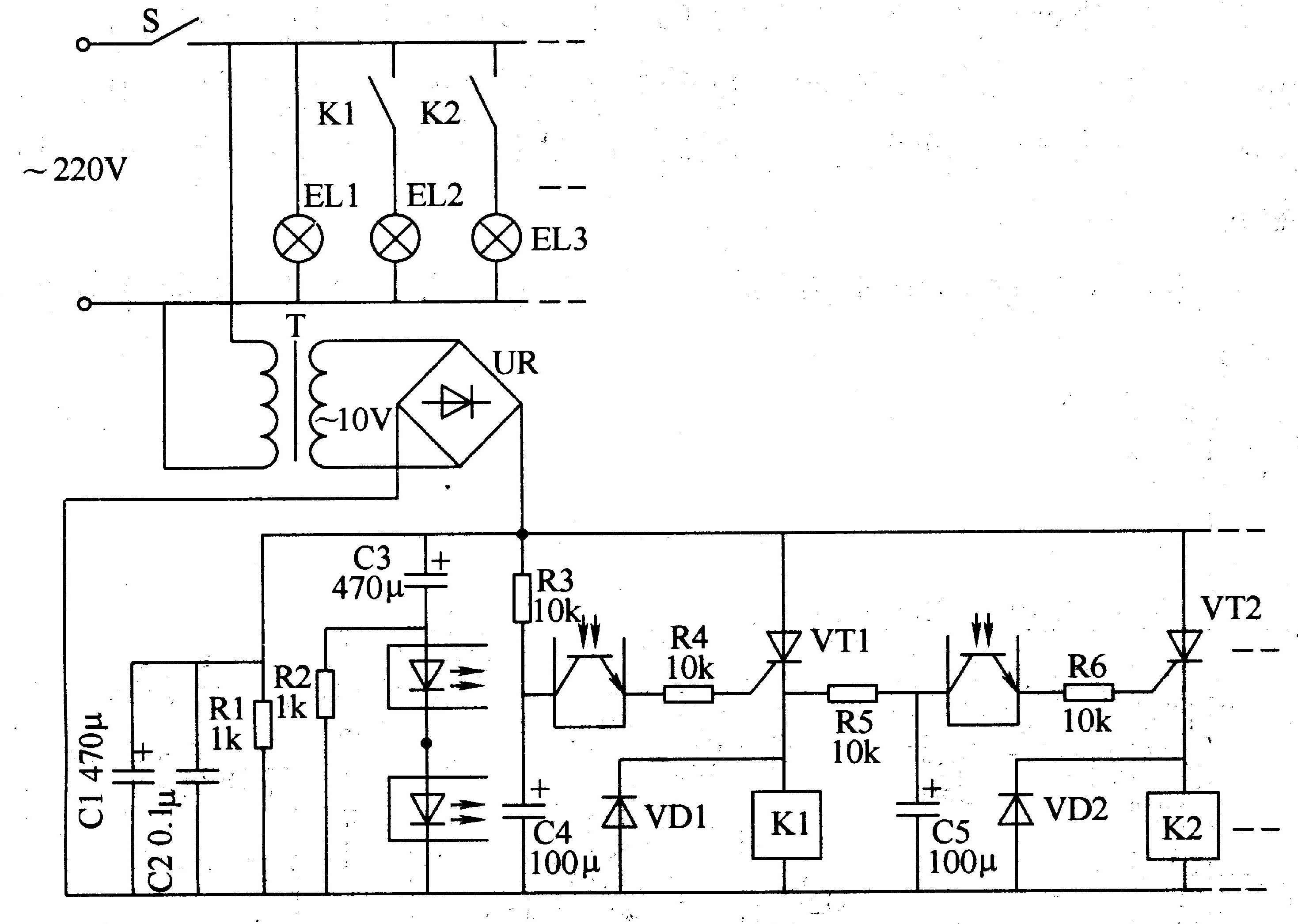

　　該吊燈控制開關電路由電源電路和控制電路組成，如圖3-50所示。

　　電源電路由電源變壓器T、整流橋堆UR、濾波電容器Cl、C2、泄放電阻器Rl組成。
　　控制電路由電阻器R2-R6、電容器C3-C5、光耦合器VLCl、VLC2、晶閘管VTl、VT2、繼電器Kl、K2和二極管VDl、VD2組成。
　　交流220V電壓經T降壓、UR整流及Cl、C2濾波后，為控制電路提供lOV左右的工作電壓。
　　接通電源開關S時，第1組照明燈ELl立即點亮，由于在接通S瞬間C3、C4兩端電壓不能突變，所以VTl和VT2均處于截止?fàn)顟B(tài)，Kl和K2不吸合，第2組照明燈EL2和第3組照明燈EL3均不亮。
　　將S關閉后又立即接通時，EL1又點亮，同時VLCl導通，使VTl受觸發而導通，Kl吸合，使EL2也點亮。
　　再次關閉S后又立即接通時，VTl和VT2均導通，Kl和K2吸合，此時ELl-EL3均點亮。
　　元器件選擇
　　Rl選用1/2W金屬膜電阻器，R2-R6選用1/4W的金屬膜電阻器或碳膜電阻器。
　　Cl、C3-C5均選用耐壓值為16V的鋁電解電容器;C2選用獨石電容器。
　　VDl和VD2均選用1N4007型硅整流二極管。
　　UR選用lA、5OV的整流橋堆。
　　VTl和VT2均選用MCRl00-6型晶刊管。
　　Kl和K2均選用JZC-23F型8V直流繼電器。
　　VLCl和VLC2均選用4N25型光耦合器。
　　T選用3-5W、二次電壓為lOV的電源變壓器。
