本例介紹的衛生間門控開關電路，可以用磁控門開關來控制衛生間內的照明燈和排風扇，實用性較強。
　　電路工作原理

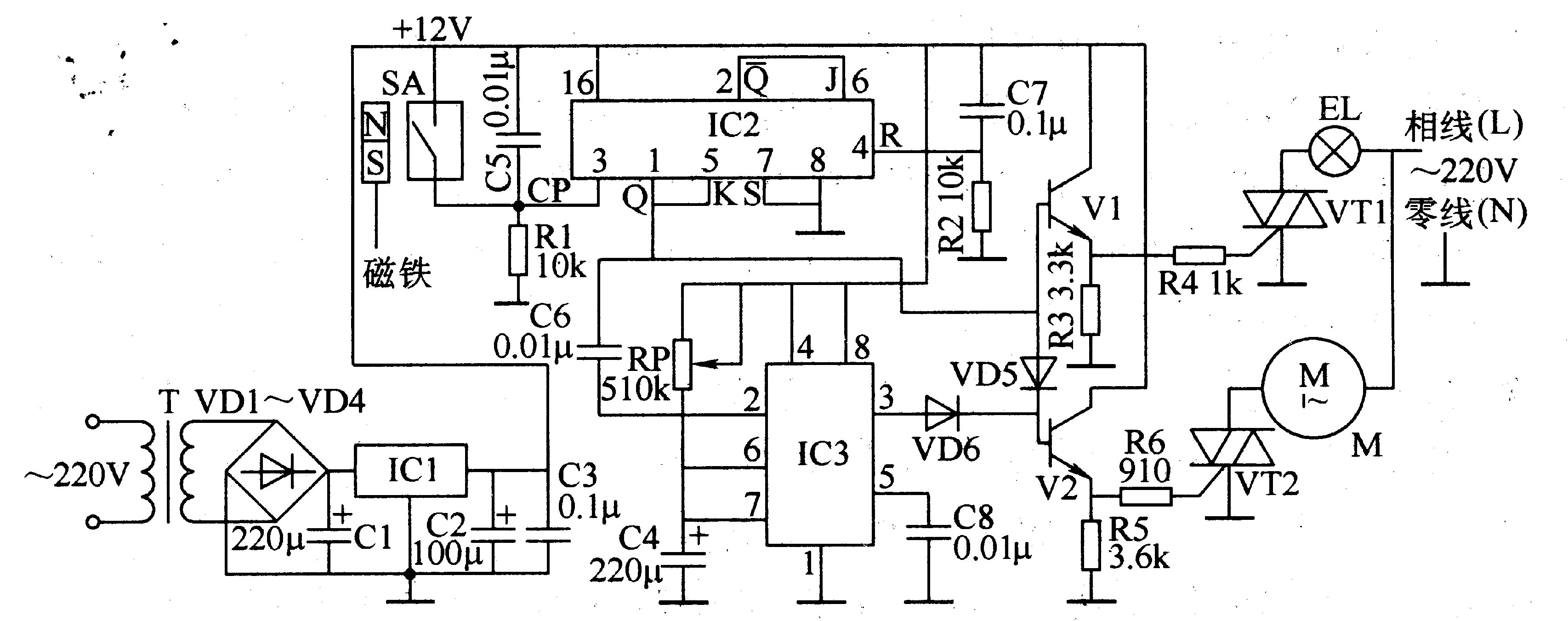

　　該衛生間門控開關電路由電源電路和控制電路組成,如圖3-52所示。

　　電源電路由電源變壓器T、整流二極管VDl-VD4、濾波電容器Cl、C2和三端集成穩壓器ICl組成。交流220V電壓經T降壓、VDl-VD4整流、Cl濾波和ICl穩壓后，在C2兩端產生+l2V電壓，作為控制電路的工作電壓。
　　控制電路由磁控開關SA、集成電路lC2、1C3、晶體管Vl、V2、晶閘管VTl、VT2及有關外圍元件組成。
　　在衛生間的門關閉時，磁控開關SA在磁鐵的作用下處于閉合狀態，IC2的3腳 (CP端)為高電平，ICl的l腳和lC2的3腳均輸出低電平，使晶體管Vl、V2和晶閘管VTl、VT2均處于截止?fàn)顟B(tài)，照明燈EL不亮，排風扇不轉動。
　　當有人進人衛生間，開門后磁控開關SA即斷開 (SA離開磁鐵即會迸人常開狀態)，使IC2的3腳變?yōu)榈碗娖?再關上門時，SA又接通，使IC2的3腳恢復高電平，IC2內部的雙穩態電路受觸發而翻轉 (1C2在3腳有高電平時，其內部的雙穩態觸發器翻轉)，其1腳 (Q端)由低電平變?yōu)楦唠娖?，使晶體管Vl導通，其發射極 (。極)輸出高電平，使晶閘管VT1受觸發而導通，照明燈EL被點亮;同時，IC2第1腳輸出的高電平還經二極管VD5(VD5、VD6與V2組成或門電路)加至V2的基極，使晶體管V2導通，V2發射極輸出的高電平又使晶閘管VT2導通，排風扇電動機M通電工作。
　　當使用者用完衛生間，打開門走出衛生司再關上門時，磁控開關SA斷開后又接通，使IC2內部的雙穩態觸發器受觸發而翻轉，IC2的1腳變?yōu)榈碗娖?，使Vl和VTl均截止，照明燈EL熄滅。IC2的1腳產生的跳變電壓 (由高電平變?yōu)榈碗娖?通過C6加至lC3的2腳，使IC3內部的單穩態觸發器動作，其3腳輸出高電平，經二極管VD6使V2維持導通狀態，排風扇電動機M繼續運轉。
　　延時結束 (電容器C4放電完畢)后，IC3內部的觸發器翻轉，其3腳變?yōu)榈碗娖?，使V2和VT2均截止，排風扇電動機M停止轉動，整個電路又恢復到初始狀態。
　　元器件選擇
　　Rl-R6均選用1/4W碳膜電阻器。
　　RP選用小型膜式電位器 (用來調節排風扇的延遲時司)。
　　Cl、C2和C4均選用耐壓值為16V的鋁電解電容器;C3、C5-C7均選用滌綸電容器。
　　VDl-VD6均選用1N4007型硅整流二極管。
　　Vl和V2均選用S9013或S8050型硅NPN型晶體管。
　　VTl和VT2均選用3A、400V以上的雙向晶閘管。
　　ICl選用LM7812型三端集成穩壓器;IC2選用CD4027型數字集成電路;IC3選用NE555型時基集成電路。
　　T選用3-5W、二次電壓為l2V的電源變壓器。
　　EL可選用15-60W的照明燈。
　　磁控開關SA選用常開型干簧管。
