本例介紹的吊燈控制開關為二線控制式，控制電路安裝在吊燈的裝飾罩內，通過吊燈的電源開關即可控制吊燈兩種不同的工作狀態。
　　電路工作原理

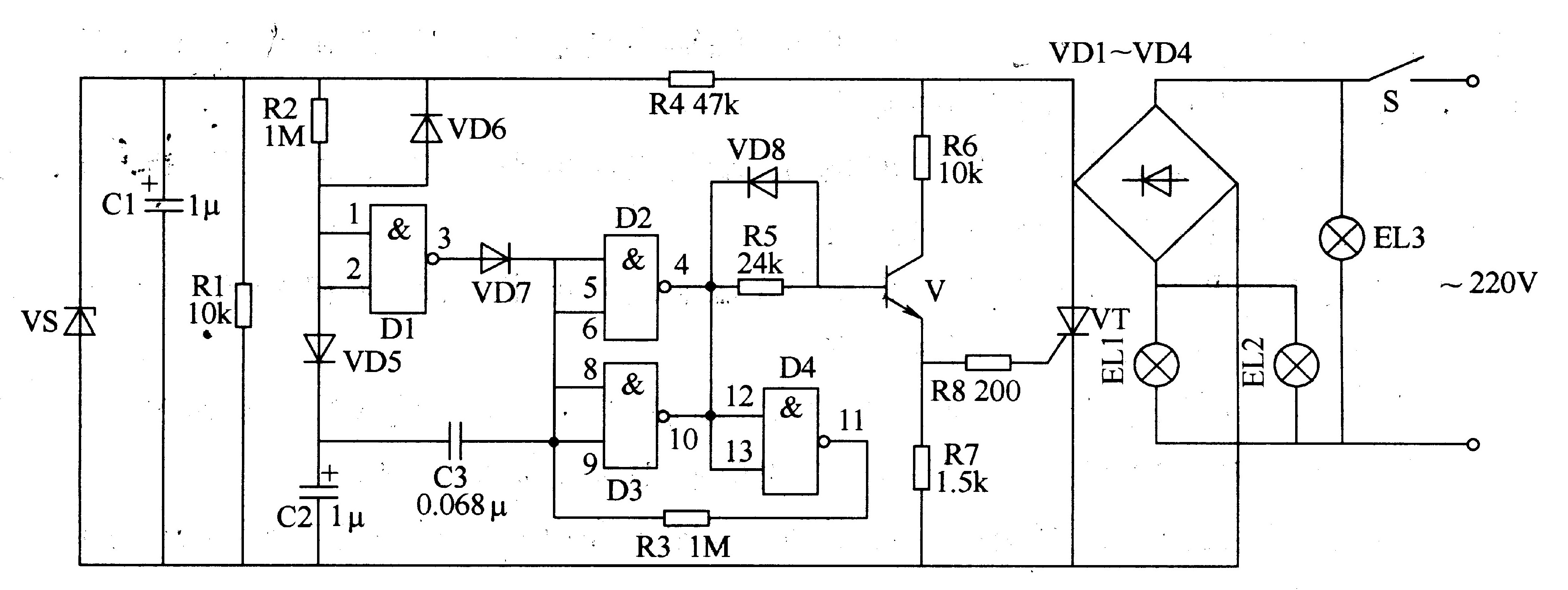

　　該吊燈控制開關電路由電源電路和觸發控制電路組成，如圖3-47所示。

　　電源電路由原吊燈的電源開關S、整流二極管VDl。VD4、限流電阻器R4、放電電阻器R1、濾波電容器Cl和穩壓二極管VS組成。
　　觸發控制電路由非門集成電路IC(Dl-D4)、二極管VDl-VD4、電阻器R2-R8、電容器C2、C3、晶體管V和晶閘管VT等組成。
　　接通S后，交流220V電壓將第3組照明燈EL3點亮，同時還經VDl-VD4整流、R4限流降壓、Cl濾波及VS穩壓后，產生+l2V電壓。+l2V電壓除作為IC的工作電源外，還經R2和VD5對C2充電。在+l2V電壓剛產生時，C2兩端電壓不能突變，Dl的輸入端為低電平，其輸出端的高電平經VD7對C3充電，使D2和D3的輸出端為低電平，V和VT不導通，第1組照明燈ELl和第2組照明燈EL2不亮。
　　將S關閉后再立即接通時，在斷電的短暫時間內，Cl上儲存的電荷經Rl快速泄放掉，但C2上所儲存能的電荷仍保持不變，再次通電后，+l2V電壓經R2和VD5對C3充電，使C3的充電極性改變 (由左負右正改變?yōu)樽笳邑?fù))，D2和D3的輸入端由高電平變?yōu)榈碗娖?，輸出端變?yōu)楦唠娖剑筕導通，其發射極輸出的高電平又使VT受觸發而導通，ELl-EL3全部點亮。
　　元器件選擇
　　Rl和R4均選用1/2W金屬膜電阻器;R2、R3和R5-R8均選用1/4W金屬膜電阻器。
　　Cl選用耐壓值為25V的鋁電解電容器;C2選用耐壓值大于16V的鋁電解電容器;C3選用滌綸電容器或獨石電容器。
　　VDl-VD4均選用lN5408型硅整流二極管;VD5-VD8均選用lN4148型硅開關二極管。
　　VS選用1N4742型 (lW、l2V)的硅穩壓二極管。
　　V選用C8050或S8050、3DGl80N等型號的硅NPN晶體管。
　　VT選用反向擊穿電壓為400V以上的晶閘管，其電流容量應根據ELl和EL2的總功率而定。
　　IC選用CD4069型六非門集成電路 (使用其內部的四個非門)，也可用CD4011型四與非門集成電路代替，使用時將四個與非門接成非門電路使用。
