吊燈控制開關 (四)
出處:xxdonggua 發布于:2007-10-09 14:49:44
本例介紹一款采用CD4518數字集成電路制作的吊燈控制開關,它能分別控制吊燈各組燈泡。
電路工作原理

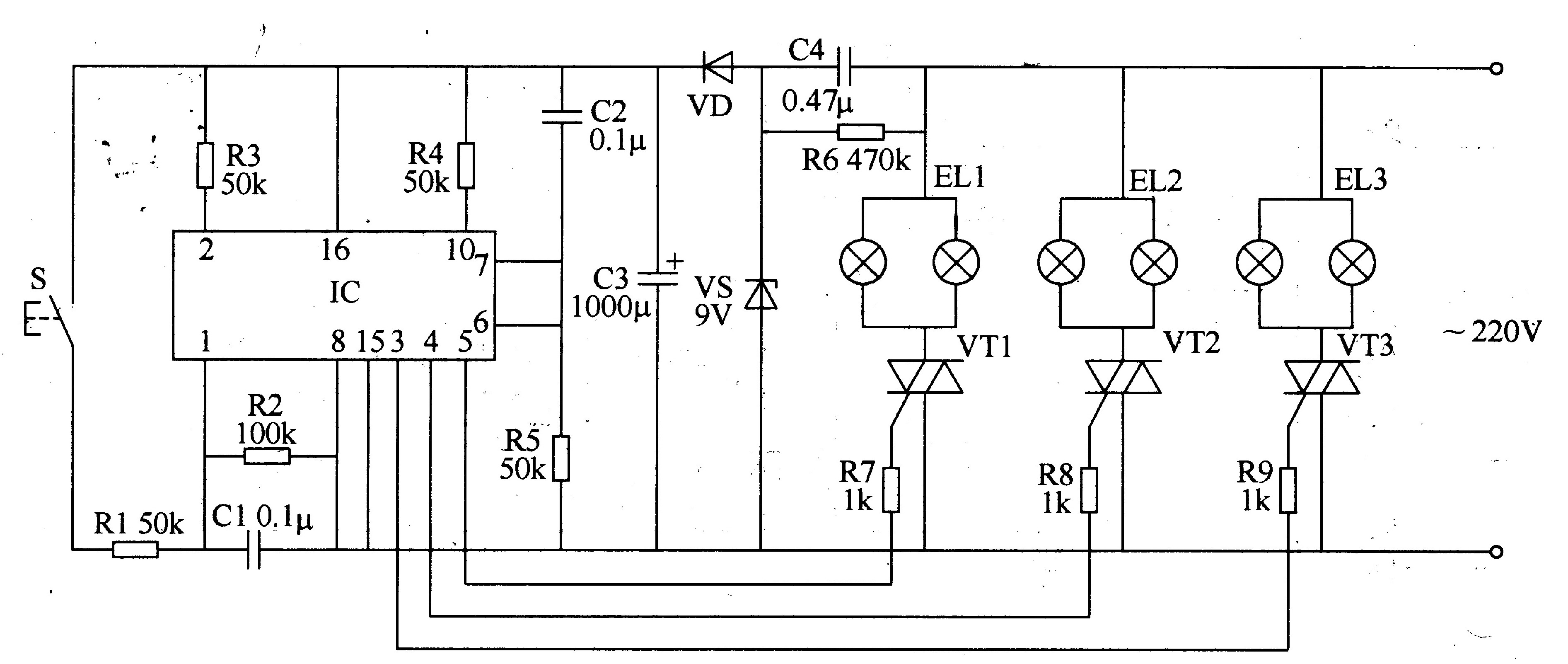

該吊燈控制開關電路由電源電路、觸發控制電路和控制執行電路組成,如圖3-48所示。

電源電路由降壓電容器C4、泄放電阻器R6、穩壓二極管VS、整流二極管VD和濾波電容器C3組成。
觸發控制電路由控制按鈕S、雙二,十進制計數器集成電路IC、電阻器Rl-R5、電容器Cl、C2組成。
控附執行電路由晶閘管VTl-VT3和電阻器R7-R9組成。
交流220V電壓經C4降壓、VS穩壓、VD整流及C3濾波后,為IC提供gV直流電壓。
連續按動S,IC的l腳將不斷輸入正脈沖信號,其輸出端 (6腳、5腳、4腳和3腳)將按二進制0001-1000的順序輸出。
IC的3腳、4腳、5腳分別通過R9、R8、R7與VT3、VT2、VTl的門極相接,當某一輸出端輸出高電平時,受該輸出端控制的晶閘管將導通。例如,IC的3腳輸出高電平時,VT3受觸發而導通,第3路燈泡EL3點亮;IC的4腳輸出高電平時,VT2導通,第2路燈泡EL2點亮;IC的5腳輸出高電平時,VTl導通,第l路燈泡ELl點亮。
IC的6腳與7腳 (復位端)相連,當6腳輸出高電平時,IC復位,其各輸出端均變?yōu)榈碗娖?,此時VTl-VT3均截止,3路燈泡均熄滅。
3路燈泡共有7種組合狀態,除ELl、EL2、EL3能分別獨自點亮或獨自熄滅外,3路燈泡還可以同時點亮。
元器件選擇
Rl-R5和R7-R9選用1/4W碳膜電阻器或金屬膜電阻器;R6選用1/2W金屬膜電阻器。
Cl和C2選用獨石電容器或滌綸電容器;C3選用耐壓值為16V的鋁電解電容器;C4選用耐壓值大于400V的滌綸電容器或CBB電容器。
VD選用lN4004或1N4007型硅整流二極管。
VS選用lW、9V硅穩壓二極管。
VTl-VT3均選用TLC336型雙向晶同管。
IC選用CD4518型雙二/十進制計數器集成電路。
S選用微型動合按鈕。
