本例介紹的吊燈控制開關，可以用作家庭客廳中吊燈 (或彩燈)的控制，使用時通過控制原照明燈開關的閉合次數，即可使吊燈呈8種亮燈狀態。
　　電路工作原理

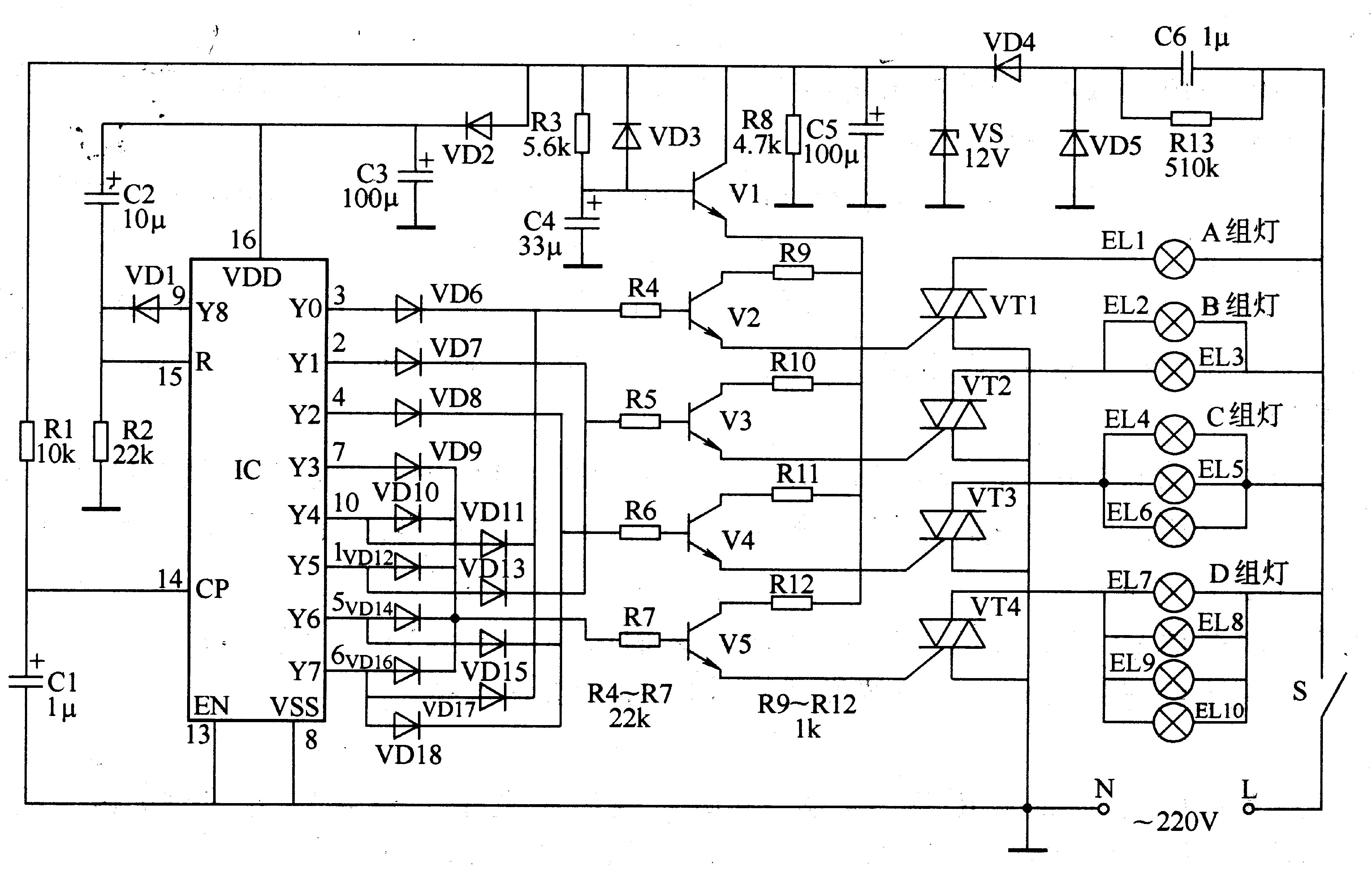

　　該吊燈控制開關電路由電源電路、計數/脈沖分配器和控制電路組成，如圖3-46所示。

　　電源電路由降壓電容器C6、電阻器R13、R8、二極管VD2-VD5、穩壓二極管VS、電容器C3-C5和晶體管Vl等組成。
　　計數/脈沖分配器由集成電路IC和外圍元器件組成。
　　控制電路由二極管VD6-VDl8、電阻器R4-R7和晶閘管VTl-VT4組成。
　　S是原照明燈開關，ELl-ELlO是吊燈上的燈泡。
　　交流220V電壓經C6降壓、VD4和VD5整流、VS穩壓后，在濾波電容器C5兩端產生+l2V電壓。該電壓一路經隔離二極管VD2供給IC;另一路經晶體管Vl等電子濾波及延時處理后，作為V2-V5的工作電壓。
　　IC的CP端 (14腳)通過由電阻器Rl和電容器Cl組成的抗干擾網絡接至+l2V電源端。每接通開關S時，電源電位突變所產生的正脈沖加至IC的CP端，使IC計數，其輸出端的高電平也移位。若連續關斷、接通開關S，則IC的YO-Y8輸出端將依次輸出高電平，通過驅動晶體管觸發相應的晶閘管導通，使吊燈點亮的燈泡由1只到8只之司循環改變，呈8種亮燈狀態。
　　第1次接通開關S時，IC的CP端得到第1個正脈沖，同時由電容器C2和電阻器R2組成的微分電路產生的正脈沖加在IC的R端 (15腳)使IC復位，僅YO端輸出高電平，其余各輸出端均為低電平，此時V2飽和導通，觸發晶閘管VTl導通，A組燈 (ELl)點亮。
　　當關閉開關S后，A組燈熄滅，電容器C5上的電荷通過電阻器R8快速泄放掉，為下工作做好準備。由于IC的16腳外接有儲能電容器C3，所以在開關S斷開后仍可維持IC短時間工作，并保持原有狀態不變。
　　當關閉開關S后，再第2次接通開關S(時司不超過2s)時，IC的CP端得到第2個正脈沖，lC計數，其Yl端輸出高電平 (其余各輸出端均為低電平)，使V3飽和導通，觸發VT2導通，B組燈 (EL2、EL3)點亮。
　　當關閉開關S后，再第3次接通時，IC的Y2端輸出高電平，使V4飽和導通，觸發VT3導通，C組燈 (EL4-EL6)點亮。
　　當關閉開關S后又第4次接通時，IC的Y3端輸出高電平，使V5飽和導通，觸發VT4導通，D組燈 (EL7-ELl0)點亮。
　　當關閉開關S后又第5次接通時，IC的Y4端輸出高電平，使V2和V5飽和導通，觸發VTl和VT4導通，A組燈相D組燈同時點亮。
　　當關閉開關S后再第6次接通時，IC的Y5端輸出高電平，使V3和V5飽和導通，觸發VT2和VT4導通，B組燈和D組燈同時點亮。
　　當關閉開關S后再第7次接通時，lC的Y6端輸出高電平，使V4和V5飽和導通，觸發VT3和VT4導通，C組燈和D組燈同時點亮。
　　當關閉開關S后再第8次接通時，lC的Y7端輸出高電平，使V2、V4和V5均飽和導通，觸發VTl、VT3和VT4導通，A組燈、C組燈和D組燈同時點亮。
　　當關閉開關S后又第9次接通時，IC的Y8端輸出高電平，通過二極管VDl使IC復位，電路又將重復上述過程。
　　若開關S關閉后時間超過2s再接通S，則IC將自動復位，無論原來是處于何種狀態，電路均會恢復到IC的YO端為高電平，A組燈點亮狀態。
　　元器件選擇
　　Rl-Rl2選用1/4W或1/8W碳膜電阻器;R13選用1/2W碳膜電阻器。
　　Cl-C5均選用耐壓值為16V的鋁電解電容器;C6選用耐壓值大于400V的滌綸電容器或CBB電容器。
　　VD1、VD3和VD6-VDl8均選用1N4148硅開關二極管;VD2和VD4、VD5均選用1N4007硅整流二極管。
　　VS選用lW、l2V的硅穩壓二極管。
　　Vl-V5均選用S9013或3DGl2型硅NPN晶體管。
　　VTI-VW均選用TLC336A型雙向晶閘管。
　　IC選用CD4017型十進制計數/脈沖分配器集成電路。
