吊燈申通常使用多只燈泡，接通電源開關后，所有燈泡全部點亮，將其用于長時間的照明，耗電量較大。本例介紹的吊燈控制開關，可以根據需要選擇控制8只燈泡中點亮的個數，既實用，又節能。
　　電路工作原理

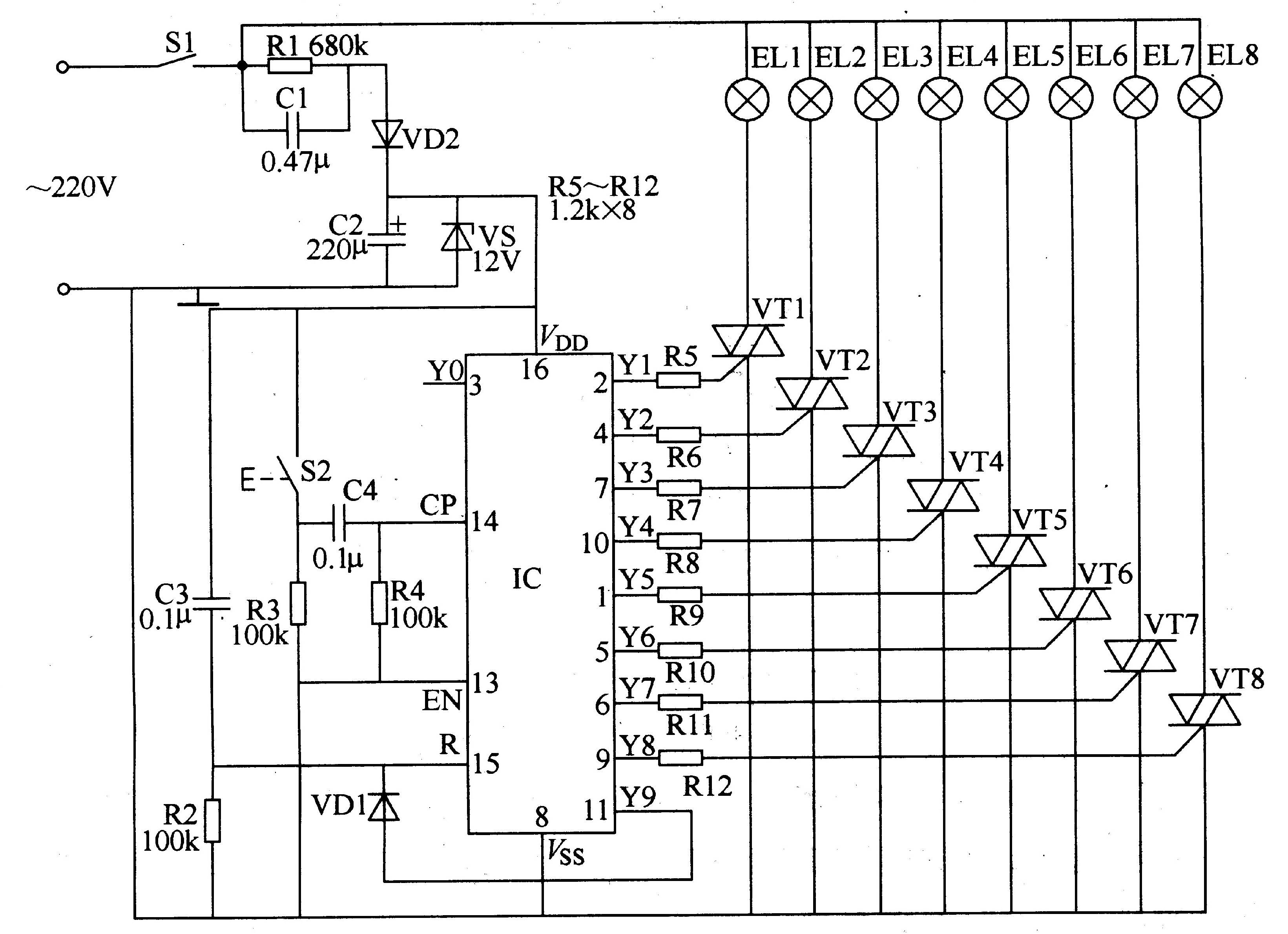

　　該吊燈控制開關電路由電源電路和控制電路組成，如圖3-45所示。

　　電源電路由電源開關S1、降壓電容器C1、電阻器R1、整流二極管VD1、濾波電容器C2和穩壓二極管VS組成。
　　控制電路由計數/分配器集成電路IC、控制按鈕S2、電阻器R2-Rl2、電容器C3、C4、二極管VD無和晶閘管VTl-VT8組成。
　　接通Sl后，交流220V電壓經Cl降壓、VD1整流、C2濾波及VS穩壓后，產生12V直流電壓供給IC。
　　在剛接通電源時，+l2V電壓經C3和R2組成的復位電路為IC的l5腳 (R端)提供一個高電平復位脈沖，使IC內電路清零復位，其YO端 (3腳)輸出高電平，而Yl-Y9端均為低電平。
　　按動一下控制按鈕S2時，在IC的14腳 (CP端)將產生一個高電平脈沖信號，此信號經IC計數分頻后，從YI端 (2腳)輸出高電平 (Y2-Y9端仍為低電平)，使VTI受觸發而導通，燈泡ELl點亮。
　　第2次按動S2時，lC的YZ端 (4腳)又輸出高電平 (Yl和Y3-Y9端仍為低電平)，使VT2受觸發而導通 (VT1仍維持導通)，ELl和EL2均點亮。
　　當?shù)?次按動S2時，lC的Y8端 (9腳)輸出高電平，Yl-Y7端和Yg端為低電平，VT8受觸發而導通 (VTI-V們?nèi)跃S持導通)，8只燈泡 (ELl-EL8)全部點亮。
　　當?shù)?次按動S2時，lC的Y9端 (lI腳)輸出高電平，該高電平通過二極管VD2加至IC的l5腳，使IC復位，YO端輸出高電平，Yl-Yg端均輸出低電平。
　　要想關閉吊燈，關閉電源開關S1即可。
　　元器件選擇
　　Rl選用1/2W金屬膜電阻器;R2-Rl2選用1/4W碳膜電阻器或金屬膜電阻器。
　　Cl選用耐壓值大于400V的滌綸電容器或CBB電容器，C2選用耐壓值為25V的鋁電解
　　電容器;C3和C4選用獨石電容器或滌綸電容器。
　　VDl選用1N4007型硅整流二極管;VDZ選用1N4148型硅開關二極管。
　　VS選用1W 、l2V的硅穩壓二極管。
　　VTI-VT8均選用3A、400V以上的雙向晶閘管，例如TLC336等型號。
　　IC選用CD4017型十進制計數/分配器集成電路。
　　S1選用觸頭電流容量為10A的電源開關;S2選用動合 (常開)型微動按鈕。
