本例介紹的門球比賽計時器，采用LED數碼管來顯示比賽時間，具有暫停計時功能，在比賽開始后的l5min、2Omin、25min和30min(比賽結束時間)能分別發出不同的提示聲響;在比賽開始后的前29min采用分鐘計時，lmin自動切換為秒計時，可滿足激烈比賽時對時間顯示的要求。
　　電路工作原理

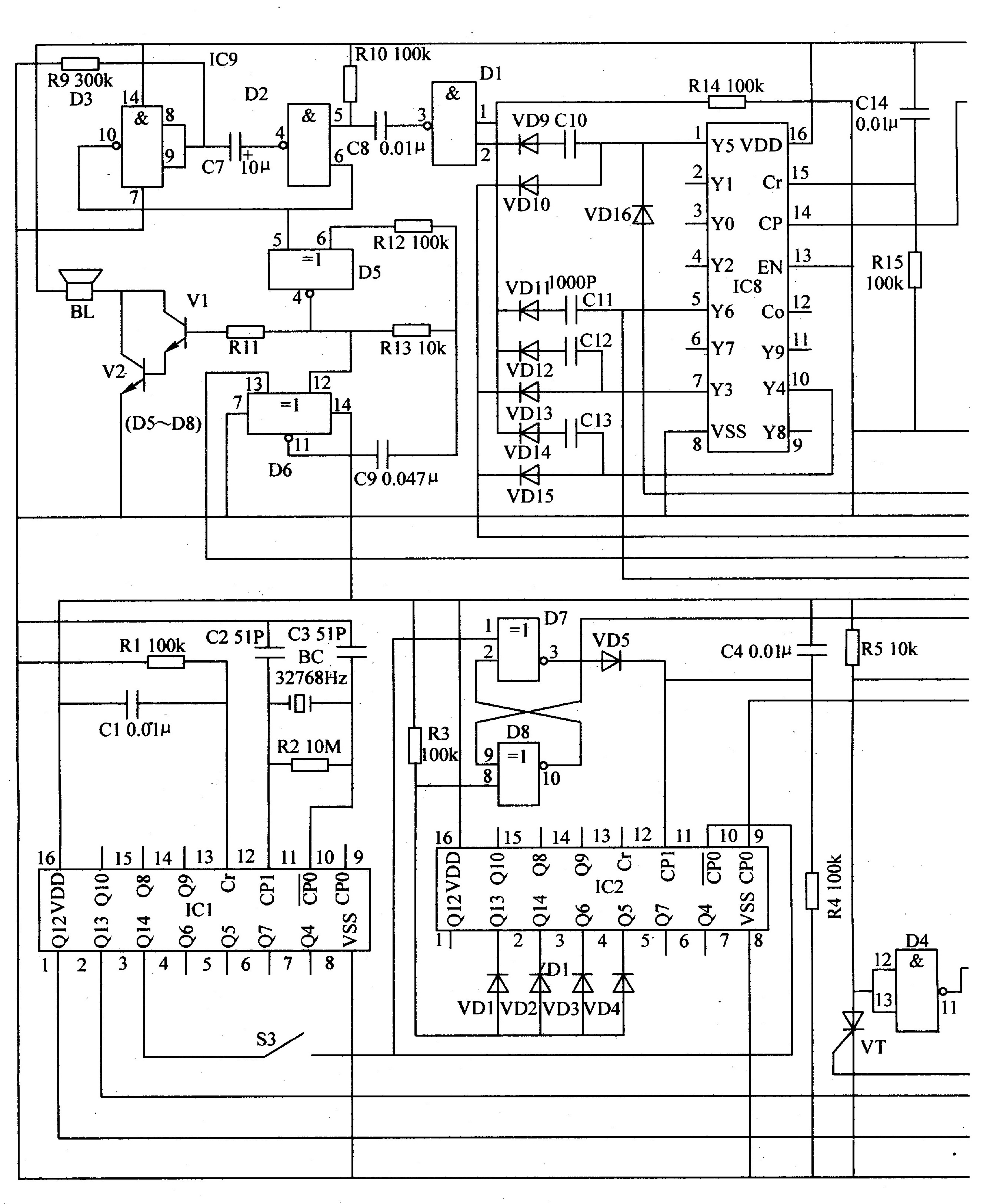

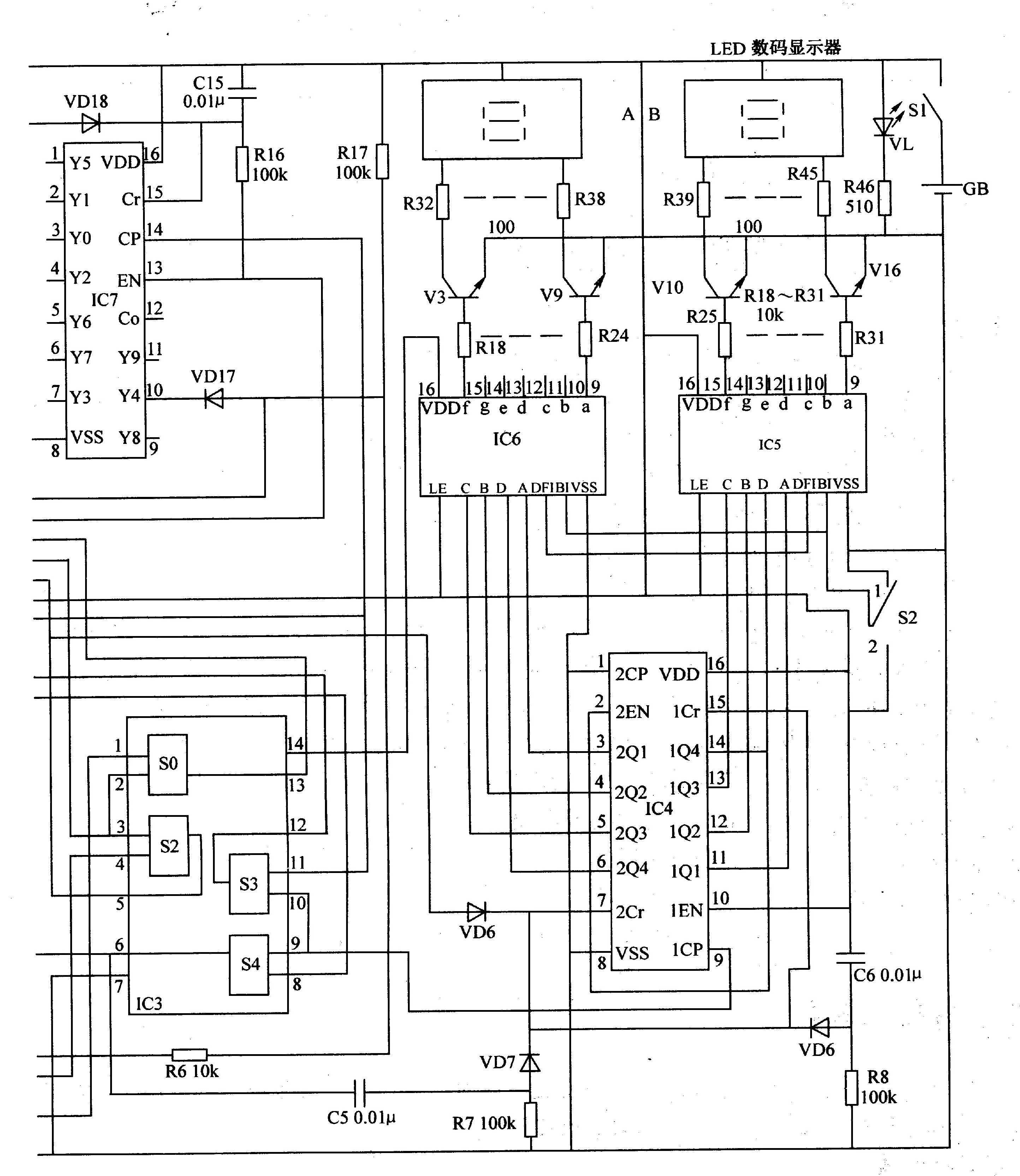

　　該門球比賽計時器電路由電源電路、精密振蕩器、計時器、RS觸發器、脈沖信號切換電路、加法計數器、顯示驅動電路、分頻控制器、單穩態電路、開機復位電路、受控音頻振蕩器和音頻放大電路組成，如圖2-124所示。

　　電源電路由發光二極管VL、限流電阻器R46、電源開關Sl和電池GB組成。
　　精密振蕩器電路由串行計數器集成電路ICl、石英晶體振蕩器BC、電阻器R1、R2和電容器Cl-C3組成。
　　計時器電路由串行計時器集成電路IC2和比賽暫停開關S3、二極管VDl-VD5、電阻器R3、電容器C4組成。
　　RS觸發器由四或非門集成電路ICIO(D5-D8)內部的D7、D8構成。
　　脈沖信號切換電路由四模擬電子開關集成電路IC3(S01-S04)、四與非門集成電路IC9(Dl-D4)內部的D4、電阻器R5、R6和晶閘管VT組成。
　　加法計數器電路由計數器集成電路IC4、二極管VD6-VD8、電阻器R7、R8和電容器C5、C6組成。
　　顯示驅動電路由LED數碼顯示器A、B、譯碼器集成電路lC5、1C6、晶體管V3-V16、電阻器R18-R46和顯示器消隱控制開關S2組成。
　　分頻器控制電路由計數分頻器集成電路lC7、1C8、電阻器R14-Rl6、電容器ClO-Cl5、IC9內部的Dl、二極管VD9-VDl8組成。
　　單穩態電路由IC9內部的D2、D3和電阻器R9、RlO、電容器C7組成。
　　受控音頻振蕩器由IClO內部的D5、D6和電阻器Rl2、R13和電容器C9組成。
　　音頻放大器由晶體管Vl、V2、電阻器Rll和揚聲器BL組成。
　　開機復位電路由電阻器Rl、R4、R8、Rl5、RI6和電容器Cl、C4、C14和Cl5組成。
　　接通電源開關Sl，VL點亮，各集成電路清零復位，精密振蕩器振蕩工作后，從ICl的Q14端輸出頻率為2Hz的振蕩信號 (32768Hz振蕩信號經14級分頻后產生)，作為IC2的時鐘信號及RS觸發器的控制信號。計時器在RS觸發器的作用下清零復位，從零開始計數。
　　在2Hz振蕩信號的控制下，RS觸發器的3腳恢復為低電平，輸出分鐘信號 (每隔lmin輸出一個脈沖信號)，該信號一路加至IC7的CP端，作為IC7的計數脈沖;另一路經IC3內部的電子開關S03加至lC4的9腳，經IC4進一步編碼計數后輸出BCD碼 (8421碼)。此BCD碼信號經IC5和1C6譯碼處理、V3-V16驅動放大后，通過LED數碼顯示器A、B，顯示出比賽時間的分鐘數。
　　電子開關集成電路IC3用來控制8Hz調制信號和4Hz調制信號 (ICl的Q12端和Q13端分別輸出8Hz和4Hz調制信號)的切換及分鐘信號脈沖和秒信號脈沖的切換。
　　IC7在CP端分鐘計數信號的控制下，其YO-Y9端依次輸出高電平。比賽時間到5min時，lC7的Y5端變?yōu)楦唠娖剑烁唠娖浇?jīng)VDl8加至Cr端，使IC7清零復位，計數又從零開始，于是Y5端便得到周期為5min的脈沖信號，這一脈沖信號加到IC8的CP端，使IC8的YO-Y9端依次輸出高電平。經過3個5min(l5min)、4個5min(2Omin)、5個5min(25min)和6個5min(30min)時，IC8的Y3、Y4、Y5和Y6端依次先后輸出高電平，分別通過Cl2、C13、ClO、Cll和VDl2、VD14、VD9、VDll加至Dl(接成非門電路)的輸入端，Dl輸出低電平，使單穩態電路由穩態變?yōu)闀簯B(tài)，輸出端由高電平變?yōu)榈碗娖?，受控音頻振蕩器振蕩工作，產生音頻振蕩信號，此信號經Vl、V2放大后，驅動BL發出"嘀"聲。單穩態電路暫穩態 (時間為25)結束后，D3時輸出端又變?yōu)楦唠娖剑芸匾纛l振蕩器停振。
　　這樣，每次觸發時，BL只發出2s的提示聲響。為了使BL發出斷續的"嘀、嘀"聲，受控音頻振蕩電路中引入了8Hz和4Hz的調制信號，即在IC8的Y3、Y4、Y5端輸出高電平時(即比賽時間達到l5min、2Omi。和25m"時)，IC3的13端變?yōu)楦唠娖?，Sl接通，ICl的Q12端輸出的8Hz振蕩信號經SOl加至IClO的13腳，對音頻振蕩信號進行調制，使BL發出急促的"嘀、嘀"聲變緩，表示比賽已進行l(wèi)5m"、2On。n或25min。在IC8的Y6端輸出高電平時(比賽時間達到3Omin時)，該高電平加至lC3的5腳，使502接通，IC1的Q13端輸出的4H，振蕩信號經502加至IC10的13腳 (此時501已關斷)，對音頻振蕩信號進行調制，使BL發出的"滴、哺"聲變緩，表示比賽時間已到。
　　在比賽開始后時29min之前，VT處于截止?fàn)顟B(tài)，D4輸入端的高電平使IC3內部的S03接通，D4輸出端的低電平使S04關閉，此時的比賽時間以分鐘顯示。當比賽時間達到29min時，IC7的Y4端輸出高電平，使VT受觸發而導通，Dl的輸入端變?yōu)榈碗娖?，輸出端變?yōu)楦唠娖?，一方面使IC4清零;另一方面使IC3內部的S03關斷，分鐘信號被切斷，同時S04接通，IC2的Ql端輸出的秒信號經S04加至IC4的9腳，使IC4開始由零開始秒計時，LED數碼顯示器顯示出lmin的秒數。
