本例介紹的觸摸式選號器，能在觸摸一下電極片后，從30個數字中隨機產生一個數字號碼，可作為彩民隨機選擇投注號碼的趣味性工具。
　　電路工作原理

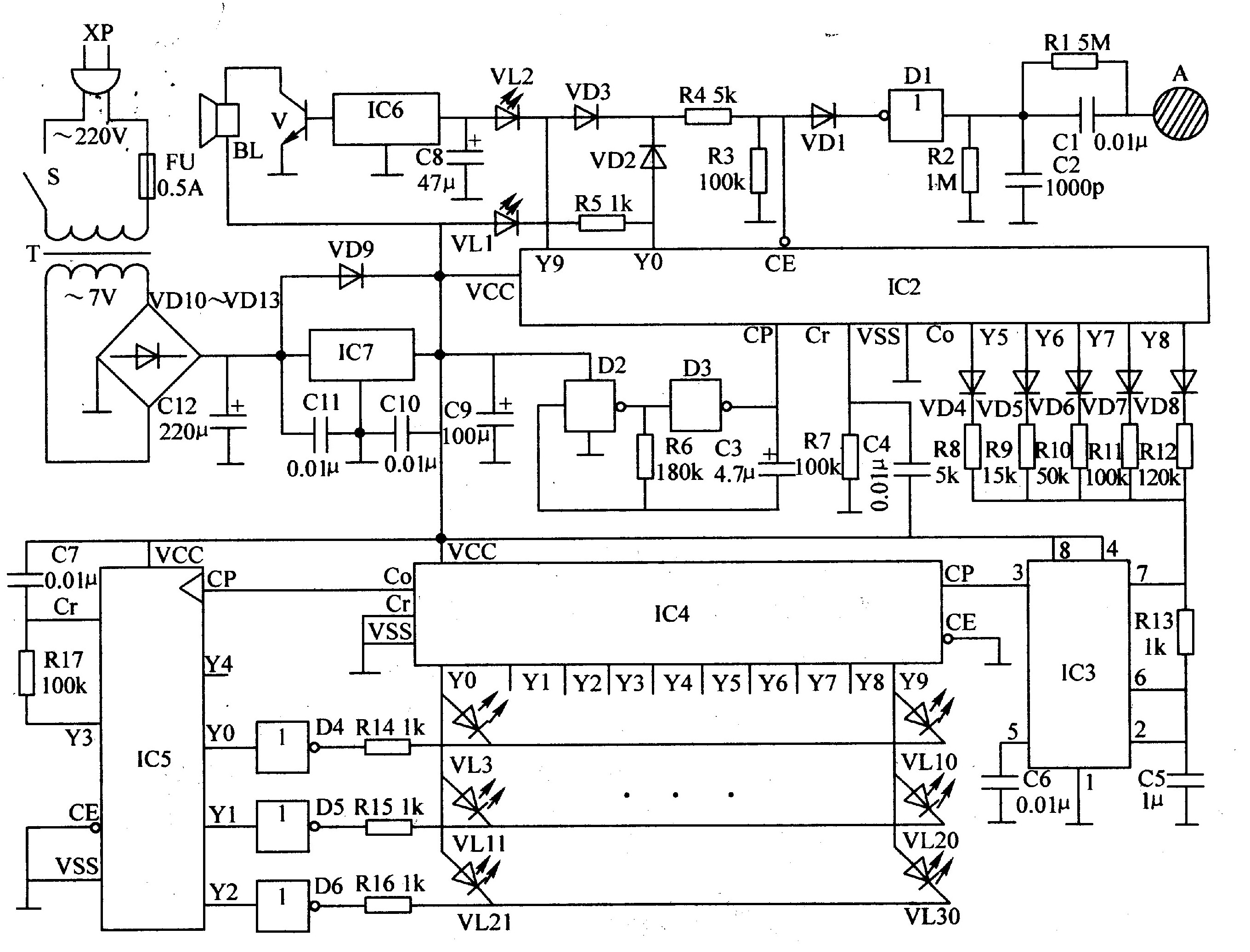

　　該觸摸式選號器電路由電源電路、觸摸控制電路、語音電路、LED顯示矩陣電路、無穩態受控振蕩器和頻率控制電路組成，如圖2-126所示。

　　電源電路由電源開關S、熔斷器FU、電源變壓器T、二極管VD9-VD13、濾波電容器C9-Cl2和三端穩壓集成電路IC7組成。
　　LED顯示矩陣電路由脈沖分配器集成電路IC4、IC5、六非門集成電路lCl(Dl-D6)內部的D4-D6、發光二極管VL3-VL32、電阻器Rl4-R17和電容器C7組成。
　　觸摸控制電路由觸摸電極片A、電阻器Rl-R4、二極管VDl、電容器Cl、C2和ICl內部的Dl組成。
　　語音電路由語音集成電路IC6、晶體管V、揚聲器BL、二極管VD2、VD3、發光二極管VLl、VL2和電阻器R5組成。
　　頻率控制電路由脈沖分配器集成電路IC2、ICl內部的D2、D3、電阻器R6-Rl2、電容器C3、C4和二極管VD4-VD8組成。
　　無穩態受控振蕩器由時基集成電路IC3、電容器C5、C6和電阻器R13組成。
　　接通電源開關S，交流220V電壓經T降壓、VDlO-VDl3整流、Cl2濾波及IC7穩壓后，為ICl-IC5提供+6V工作電源。
　　IC2、1C4和1C5通電復位后，IC2停止計數，VLl和VL2均不亮，IC2的CO端輸出高電平，該高電平經VD4和R8加至IC3的7腳，使無穩態受控振蕩器處于高頻振蕩狀態，IC3第3腳輸出的高頻脈沖信號，作為IC4的計數脈沖信號，IC4的YO-Y9輸出端和IC5的YO-Y3輸出端依次循環輸出高電平，使VL3-VL32輪流點亮，循環速度較快。
　　當用手觸摸一下電極片A時，人體感應信號加至Dl的輸入端，使Dl輸出低電平，IC2因CE端變?yōu)榈碗娖蕉_始計數，其Yl-Y9輸出端依次輸出高電平 (Yl-Y4端未使用)。在IC2的Y5-Y8端輸出高電平時，無穩態受控振蕩器的工作頻率不斷下降，使VL3-VL32的循環發光速度逐漸變慢。當IC2的Y9端輸出高電平時，VD3導通，IC2因CE端變?yōu)楦唠娖蕉褂?jì)數，使IC4的計數脈沖消失，發光二極管不再循環變換，而停留在某一只點亮的發光二極管上,指示某一個數字號碼。同時，IC2的Y9端輸出的高電平還經VL2為IC6提供工作電源 (此時VLl、VL2點亮)，使IC6工作，它輸出的語音電信號經V放大后，驅動BL發出"恭喜發財"的祝賀語音聲。
　　再觸摸一下電極片A，Dl輸出高電平，IC2復位，YO端又輸出高電平，使VLl、VL2熄滅，BL停止發聲;VL3-VL32又快速循環閃亮，又可進行下一輪的選號。
　　若要增加選號數 (模擬32選7或36選7)，則可將R17接IC5的Y4端，lC5的Y3端通過1只非門電路和1只lkΩ電阻器控制新增加的發光二極管 (即VL33-VL38，電路中未畫出)。
　　若在使用時，出現觸摸M后不能改變工作狀態的現象，則可將電源插頭拔下，轉換相位后重新插人電源插座即可。
　　元器件選擇
　　Rl-Rl7選用1/4W金屬膜電阻器或碳膜電阻器。
　　Cl、C4-C7、ClO和Cll均選用獨石電容器;C2選用高頻瓷介電容器;C3、C8、C9和Cl2均選用耐壓值為16V的鋁電解電容器。
　　VDl-VD8均選用1N4148型硅開關二極管;VD9-VDl3均選用1N4007型硅整流二極管。
　　VLl和VL2均選用φ5mm的綠色發光二極管，VL3-vl32選用φ5mm的紅色高亮度發光管。
　　V選用S9013型硅NPN晶體管。
　　lC1選用CD4069或CC4069、MC14069型六非門集成電路；IC2、1C4和1C5選用CD4017或MC14017型十進制計數/脈沖分配器集成電路，IC3選用NE555型時基集成電路；IC6選用KD-56010型語音集成電路，IC7選用LM7806型三端穩壓集成電路。
　　T選用3-5W、二次電壓為7-9V的電源變壓器。
　　BL選用0.25W、8Ω的微型電動式揚聲器。
　　A選用薄金屬片制作。
